Di dunia manufaktur elektronik yang serba cepat, di mana desain kompak, struktur ringan, dan kinerja superior sangat penting,PCB fleksibel yang kakutelah muncul sebagai salah satu solusi paling inovatif. Menggabungkan daya tahan papan kaku dengan fleksibilitas sirkuit fleksibel, PCB fleksibel kaku membentuk kembali bagaimana insinyur merancang segala sesuatu mulai dari elektronik konsumen hingga sistem dirgantara. Dalam artikel ini, kita akan menyelam jauh ke dalam apa PCB fleksibel yang kaku, bagaimana mereka bekerja, mengapa mereka menjadi semakin populer, dan bagaimana parameter unik mereka menjadikannya pilihan optimal untuk aplikasi permintaan tinggi.

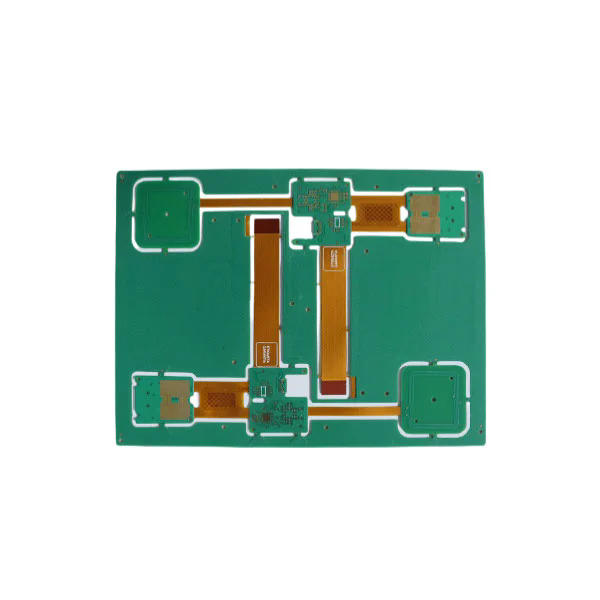

Flex PCB yang kaku adalah papan sirkuit cetak hibrida yang mengintegrasikan substrat yang kaku dan fleksibel ke dalam desain tunggal yang mulus. Tidak seperti PCB kaku tradisional, yang seluruhnya terdiri dari FR4 yang kaku atau bahan serupa, atau sirkuit murni fleksibel yang menggunakan film polimida, PCB fleksibel yang kaku menggabungkan kedua teknologi untuk memaksimalkan kinerja dan merancang kebebasan.
Pada intinya, bagian yang kaku mendukung komponen yang membutuhkan stabilitas mekanis, seperti konektor, mikrokontroler, atau sirkuit terintegrasi, sedangkan bagian yang fleksibel memungkinkan papan untuk menekuk, melipat, atau memutar agar muat ke dalam selungkup kompak. Ini membuat PCB Flex yang kaku ideal untuk aplikasi di mana ruang terbatas tetapi keandalan tinggi sangat penting.
Integritas Sinyal: Interkoneksi yang lebih pendek antara lapisan kaku dan fleksibel meminimalkan kehilangan sinyal dan meningkatkan transmisi data berkecepatan tinggi.
Fleksibilitas mekanis: Bagian yang fleksibel memungkinkan lipat, yang mengurangi ukuran perangkat secara keseluruhan dan menghilangkan kabel besar.
Peningkatan reliabilitas: Mengintegrasikan bagian yang fleksibel dan kaku ke dalam satu PCB meminimalkan sambungan solder dan konektor, yang merupakan titik kegagalan umum.
Perpaduan dari kinerja dan fleksibilitas desain ini telah membuat PCB fleksibel yang kaku semakin vital dalam industri seperti perangkat medis, elektronik militer, sistem otomotif, dan gadget konsumen.
Produsen elektronik sering menghadapi keputusan kritis saat memilih tipe PCB: Haruskah mereka menggunakan PCB kaku tradisional, PCB yang fleksibel, atau PCB fleksibel yang kaku? Berikut adalah alasan utama mengapa PCB fleksibel yang kaku menjadi pilihan yang disukai untuk desain canggih.
| Fitur | PCB yang kaku | PCB fleksibel | PCB Flex yang kaku |
|---|---|---|---|
| Pemanfaatan ruang | Terbatas | Bagus sekali | Bagus sekali |
| Daya Daya Mekanis | Tinggi | Sedang | Tinggi |
| Fleksibilitas desain | Rendah | Tinggi | Tinggi |
| Integritas sinyal | Sedang | Sedang | Bagus sekali |
| Kompleksitas perakitan | Tinggi (lebih banyak konektor) | Tinggi | Rendah |
| Keandalan | Bagus | Sedang | Bagus sekali |
PCB Flex yang kaku menawarkan yang terbaik dari kedua dunia dengan menggabungkan kekokohan PCB yang kaku dengan kemampuan beradaptasi sirkuit fleksibel. Ini menghasilkan:
Desain kompak: Penting untuk smartphone, perangkat yang dapat dikenakan, dan perangkat IoT.
Berkurang Berat: Penting untuk Aerospace, Drone, dan Aplikasi Otomotif.
Lebih sedikit titik koneksi: Mengurangi potensi titik kegagalan dan meningkatkan umur produk.
Peningkatan Kinerja: Mempertahankan transmisi sinyal yang unggul bahkan dalam aplikasi frekuensi tinggi.
Perangkat medis: alat pacu jantung, sistem pencitraan, dan alat bedah.
Aerospace & Defense: Avionics, Sistem Radar, dan Elektronik Militer.
Otomotif: Sistem Bantuan Pengemudi Lanjutan (ADAS), Sistem Infotainment, dan Manajemen Baterai EV.
Elektronik konsumen: smartphone, tablet, kamera, dan konsol game.
Dengan memungkinkan miniaturisasi sambil mempertahankan integritas struktural, PCB fleksibel yang kaku telah menjadi komponen yang sangat diperlukan pada perangkat elektronik generasi berikutnya.
Saat memilih pemasok PCB Flex yang kaku, pahami parameter teknis sangat penting. Manufaktur berkualitas tinggi memastikan daya tahan, kinerja, dan kepatuhan dengan standar industri yang ketat. Di bawah ini adalah ringkasan dari spesifikasi produk utama yang mendefinisikan PCB fleksibel kaku yang unggul:
| Parameter | Spesifikasi |
|---|---|
| Bahan | FR4, Polyimide, Pet |
| Jumlah lapisan | 2 hingga 20+ lapisan |
| Ketebalan tembaga | 0,5 ons hingga 4 ons |
| Min. Lebar garis/jarak | 0,075 mm / 0,075 mm |
| Ukuran lubang | Min. 0,1 mm |
| Radius Bend Flex | Serendah 0,5 mm |
| Permukaan akhir | Enig, hasl, osp, perendam perak, pelapisan emas |
| Suhu operasi | -40 ° C hingga +150 ° C. |
| Kontrol Impedansi | ± 10% |
| Sertifikasi | ROHS, UL, ISO9001, IPC-6013 |
Spesifikasi ini memastikan bahwa PCB mempertahankan kinerja listrik yang tinggi dan tahan terhadap kondisi lingkungan yang keras. Produsen yang mengkhususkan diri dalam PCB fleksibel yang kaku menggunakan teknik fabrikasi canggih seperti pengeboran laser, perutean impedansi yang dikendalikan, dan inspeksi optik otomatis untuk menjamin ketepatan dan keandalan.
Memilih produsen yang tepat sama pentingnya dengan memilih desain PCB yang benar. Berikut daftar periksa untuk membantu Anda mengevaluasi pemasok PCB fleksibel yang andal yang andal:
Keahlian Teknik: Pastikan pabrikan memiliki pengalaman penanganan desain PCB kaku multilayer yang kompleks.
Kualitas Bahan: Gunakan hanya FR4 dan polimida bermutu tinggi untuk memastikan daya tahan dan fleksibilitas.
Jaminan Kualitas: Cari protokol pengujian yang ketat, termasuk AOI, pengujian impedansi, dan uji stres termal.
Opsi Kustomisasi: Pilih pemasok yang menawarkan solusi yang disesuaikan untuk persyaratan aplikasi spesifik Anda.
Waktu tunggu dan skalabilitas: Prototipe cepat dikombinasikan dengan kemampuan untuk meningkatkan produksi massal sangat penting.
Falway adalah produsen PCB fleksibel kaku terkemuka dengan pengalaman bertahun-tahun memberikan solusi berkualitas tinggi untuk industri termasuk medis, otomotif, kedirgantaraan, dan elektronik konsumen. Produk kami diproduksi menggunakan peralatan canggih, mematuhi standar IPC-6013, dan menjalani pengujian kualitas yang ketat untuk memastikan kinerja tingkat atas.
Apakah Anda memerlukan desain multilayer yang kompleks atau prototipe yang hemat biaya, Fanyway memberikan dukungan komprehensif dari konsultasi desain hingga produksi akhir.
Q1. Apa manfaat utama menggunakan PCB fleksibel yang kaku dalam desain produk?
A1. PCB fleksibel yang kaku memungkinkan untuk desain kompak, mengurangi berat keseluruhan, meminimalkan interkoneksi, dan meningkatkan integritas sinyal. Manfaat ini membuat mereka ideal untuk industri di mana keandalan dan miniaturisasi sangat penting, seperti kedirgantaraan, otomotif, dan teknologi medis.
Q2. Apakah PCB fleksibel yang kaku lebih mahal daripada PCB kaku tradisional?
A2. Sementara biaya produksi awal PCB fleksibel yang kaku mungkin lebih tinggi, mereka sering mengurangi biaya produksi secara keseluruhan dengan meminimalkan konektor, meningkatkan keandalan, dan memungkinkan perakitan yang efisien. Dalam aplikasi berkinerja tinggi, mereka memberikan penghematan biaya yang signifikan selama siklus hidup produk.
PCB fleksibel yang kaku mendefinisikan ulang elektronik modern dengan memberikan fleksibilitas, keandalan, dan kinerja desain yang tak tertandingi. Mereka memungkinkan para insinyur untuk menciptakan produk yang kompak namun kuat yang memenuhi tuntutan industri mulai dari teknologi medis hingga kedirgantaraan.
PadaFalway, kami berspesialisasi dalam pembuatan PCB fleksibel kaku berkualitas tinggi yang disesuaikan dengan kebutuhan Anda. Dengan fasilitas mutakhir kami, protokol pengujian yang ketat, dan keahlian teknik, kami membantu Anda mencapai kinerja dan keandalan yang optimal untuk produk Anda.
Siap membawa desain elektronik Anda ke tingkat berikutnya?Hubungi kamiHari ini untuk membahas proyek Anda dan menemukan bagaimana Fanyway dapat memberikan solusi PCB fleksibel yang sempurna.
-
