Apa yang membuat PCB tembaga berat menjadi pilihan terbaik untuk aplikasi daya tinggi?

2025-09-09

Dalam industri elektronik saat ini, permintaan untuk papan sirkuit cetak (PCB) yang berkinerja tinggi dan tahan lama berkembang pesat.PCB tembaga beratS, juga dikenal sebagai PCB tembaga tebal, telah menjadi solusi yang disukai untuk industri yang membutuhkan kapasitas saat ini tinggi, manajemen termal yang unggul, dan peningkatan keandalan dalam kondisi ekstrem. Dari sistem daya otomotif hingga peralatan energi terbarukan, papan ini memainkan peran penting dalam elektronik modern.

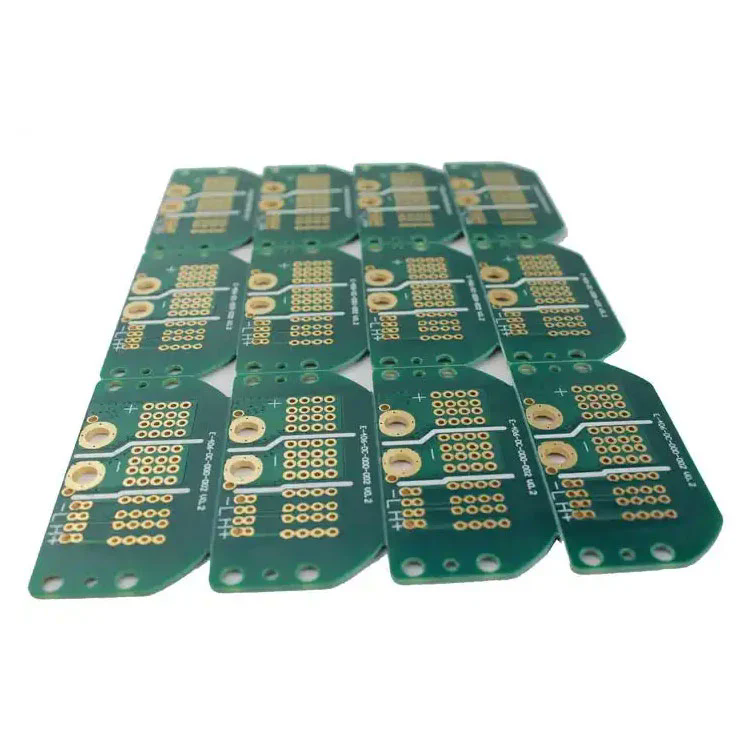

Heavy Copper PCB

Apa itu PCB tembaga berat dan mengapa itu penting?

PCB tembaga berat adalah jenis papan sirkuit cetak yang berisi konduktor tembaga dengan ketebalan mulai dari 3 ons/ft² hingga 20 ons/ft² atau lebih. Tidak seperti PCB standar, yang biasanya menggunakan lapisan tembaga 1 oz/ft² atau kurang, PCB tembaga berat dirancang untuk menangani beban arus yang secara signifikan lebih tinggi dan menahan tegangan termal ekstrem.

Manfaat Utama dari PCB Tembaga Berat

  • Kapasitas pengasuhan arus tinggi - Lapisan tembaga yang lebih tebal memungkinkan PCB untuk menangani arus yang lebih tinggi tanpa terlalu panas atau merusak sirkuit.

  • Peningkatan Manajemen Termal - PCB tembaga berat menghilangkan panas lebih efektif, membuatnya ideal untuk aplikasi di mana kepadatan daya tinggi.

  • Kekuatan Mekanik yang Ditingkatkan - Pelapisan tembaga yang lebih tebal menambah kekakuan dan daya tahan, memungkinkan papan untuk menahan lingkungan operasi yang keras.

  • Kemungkinan Desain Kompak-Desainer dapat mengintegrasikan sirkuit arus tinggi dan arus rendah ke papan yang sama, mengurangi ukuran dan berat keseluruhan.

  • Keandalan yang lebih baik-dengan berkurangnya risiko kegagalan sirkuit di bawah beban tinggi, papan ini sangat cocok untuk aplikasi misi-kritis.

PCB tembaga berat sangat penting dalam elektronik daya, sistem otomotif, peralatan industri, solusi energi terbarukan, dan teknologi kedirgantaraan. Dengan meningkatkan ketebalan tembaga, insinyur dapat memastikan aliran arus yang efisien dan mengurangi kemungkinan kegagalan terkait termal, menjadikan papan ini menjadi kebutuhan untuk elektronik modern.

Spesifikasi Teknis PCB Tembaga Berat

Saat memilih PCB tembaga berat, spesifikasi teknis memainkan peran kunci dalam menentukan kinerja dan kesesuaian untuk aplikasi Anda. Di bawah ini adalah tabel komprehensif yang merangkum spesifikasi khas PCB tembaga berat kami:

Spesifikasi Detail
Ketebalan tembaga 3 ons/ft² hingga 20 ons/ft² (dapat disesuaikan)
Jumlah lapisan 1 hingga 32 lapisan
Bahan dasar FR4, Rogers, Poliimida, Inti Logam
Ketebalan papan 0,8 mm hingga 6,0 mm
Permukaan akhir Hasl, bulat, osp, perak perak, enepig
Topeng Solder Hijau, biru, merah, hitam, putih
Lebar jejak minimum 3 mil
Jarak minimum 3 mil
Konduktivitas termal Tinggi, dioptimalkan untuk disipasi panas
Suhu operasi -55 ° C hingga +150 ° C.
Aplikasi Power Electronics, Otomotif, Aerospace, Mesin Industri, Inverter Surya

Dengan memilih spesifikasi yang tepat, insinyur dapat mengoptimalkan PCB untuk lingkungan high-arus, suhu tinggi, atau keandalan tinggi. Misalnya, konverter daya dan pengontrol kendaraan listrik memerlukan papan dengan ketebalan tembaga di atas 8 ons, sementara pengemudi motor industri mungkin membutuhkan kapasitas yang lebih tinggi.

Bagaimana PCB tembaga berat diproduksi?

Proses pembuatan PCB tembaga berat berbeda secara signifikan dari PCB standar karena peningkatan ketebalan tembaga. Teknik khusus digunakan untuk memastikan daya tahan dan akurasi.

Pemilihan materi

Proses dimulai dengan memilih laminasi berkualitas tinggi seperti FR4 atau substrat logam-core. Bahan yang dipilih harus menahan panas ekstrem dan tekanan mekanis.

Etsa lanjutan

PCB standar menggunakan proses etsa sederhana, tetapi PCB tembaga berat memerlukan etsa diferensial untuk memastikan bentuk konduktor yang tepat tanpa pemotongan. Ini sangat penting untuk mempertahankan integritas jejak tembaga tebal.

Pelapisan dan melalui pengisian

Teknologi pelapisan digunakan untuk membangun ketebalan tembaga baik di permukaan maupun di dalam vias. Pelapisan melalui lubang meningkatkan aliran arus antara lapisan dan mencegah panas berlebih.

Proses laminasi

Beberapa lapisan tembaga dilaminasi di bawah suhu dan tekanan tinggi. Sistem resin khusus digunakan untuk mencegah delaminasi dan mempertahankan integritas struktural.

Topeng solder dan permukaan akhir

Masker solder suhu tinggi diterapkan untuk melindungi jejak tembaga. Pelapis permukaan seperti ENIG atau HASL ditambahkan untuk meningkatkan kemampuan solderabilitas dan resistensi korosi.

Pengujian yang ketat

Setiap papan menjalani pengujian listrik, tes bersepeda termal, dan pemeriksaan keandalan untuk memastikan memenuhi standar industri yang ketat.

Proses yang sangat terkontrol ini memastikan bahwa PCB tembaga berat memberikan kinerja, daya tahan, dan keamanan yang luar biasa, membuatnya cocok untuk aplikasi yang sangat penting.

Aplikasi dan keuntungan di seluruh industri

PCB tembaga berat secara luas diadopsi di seluruh industri di mana kekuatan tinggi, suhu ekstrem, dan keandalan sangat penting.

Elektronik daya

Digunakan dalam inverter, penyearah, dan konverter daya, papan ini menangani arus tinggi tanpa mengurangi kinerja.

Sistem Otomotif

Pengontrol kendaraan listrik, sistem manajemen baterai, dan lampu LED bergantung pada PCB tembaga berat untuk efisiensi termal dan daya tahan jangka panjang.

Peralatan Industri

Motor tugas berat, sistem robot, dan mesin otomatisasi pabrik memerlukan PCB yang tahan terhadap arus dan suhu tinggi yang konstan.

Energi terbarukan

Inverter surya, turbin angin, dan sistem penyimpanan energi bergantung pada PCB tembaga berat untuk mengelola beban yang berfluktuasi secara efisien.

Aerospace & Defense

Dalam lingkungan misi-kritis, keandalan tidak dapat dinegosiasikan. PCB tembaga berat memberikan kinerja yang stabil di bawah kondisi stres ekstrem.

FAQ tentang PCB tembaga berat

T1: Apa perbedaan antara PCB standar dan PCB tembaga berat?

A: PCB standar biasanya menggunakan ketebalan tembaga hingga 1 ons/ft², sedangkan PCB tembaga berat berkisar dari 3 ons 3/ft² hingga 20 ons/ft² atau lebih. Tembaga yang lebih tebal memungkinkan PCB tembaga berat untuk membawa arus yang lebih tinggi, meningkatkan disipasi panas, dan menangani tekanan mekanis yang ekstrem, membuatnya ideal untuk aplikasi daya tinggi.

T2: Bagaimana cara memilih ketebalan tembaga yang tepat untuk PCB saya?

A: Ketebalan tembaga tergantung pada beban Anda saat ini, suhu operasi, dan kendala desain. Misalnya:

  • Aplikasi di bawah 3a dapat menggunakan 1 oz tembaga.

  • Aplikasi antara 3A -10A umumnya membutuhkan 2 ons hingga 4 oz tembaga.

  • Sistem daya tinggi di atas 10a sering menuntut 8 ons atau tembaga yang lebih tebal.
    Berkonsultasi dengan produsen PCB yang berpengalaman memastikan ketebalan tembaga yang optimal untuk kebutuhan proyek Anda.

Di era di mana elektronik harus lebih kuat, andal, dan efisien, PCB tembaga berat memberikan keuntungan yang tak tertandingi. Mereka memberikan daya dukung arus yang unggul, manajemen termal yang luar biasa, dan daya tahan yang tahan lama di seluruh industri seperti otomotif, energi terbarukan, otomatisasi industri, dan kedirgantaraan.

PadaJalan kencang, kami berspesialisasi dalam pembuatan PCB tembaga berat berkualitas tinggi yang disesuaikan dengan spesifikasi tepat proyek Anda. Dengan kemampuan produksi canggih dan kontrol kualitas yang ketat, kami memastikan kinerja optimal untuk aplikasi daya tinggi Anda.

Jika Anda mencari mitra tepercaya untuk memberikan solusi PCB tembaga berat yang tahan lama, efisien, dan hemat biaya,Hubungi kami untuk membahas kebutuhan Anda.
