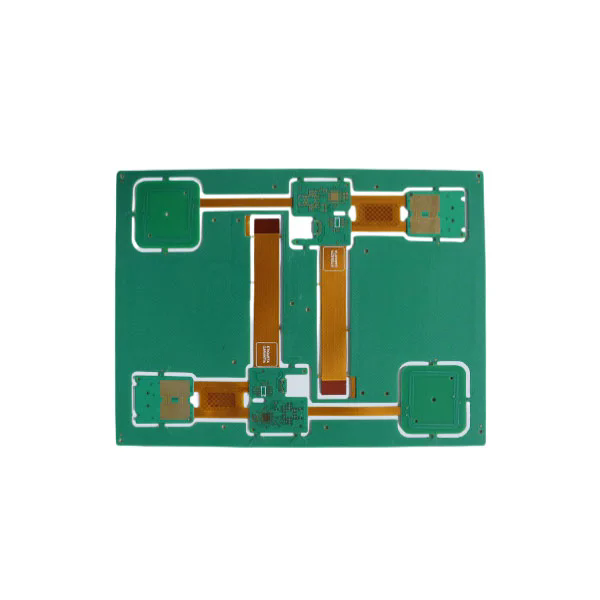

Papan Sirkuit Cetak Fleksibel(FPC PCBs) adalah inovasi yang telah mengubah struktur elektronik modern dengan memungkinkan koneksi sirkuit yang fleksibel, ringan, dan berdensitas tinggi. Tidak seperti PCB kaku tradisional, PCB FPC terbuat dari bahan dasar fleksibel seperti polimida (PI) atau poliester (PET), yang dapat ditekuk, dilipat, atau dipelintir tanpa memutus sirkuit. Karakteristik unik ini memungkinkan desainer untuk mencapai struktur produk yang lebih kecil, lebih tipis, dan lebih dinamis.
PCB FPC banyak digunakan pada perangkat yang dapat dikenakan, instrumen medis, sistem otomotif, ponsel pintar, dan sistem kontrol industri. Fleksibilitas dan kinerjanya yang unggul menjadikannya landasan penting bagi evolusi perangkat elektronik kompak dan multifungsi.
Karakteristik utama dari PCB FPC meliputi:
Ringan dan tipis: Ketebalannya bisa serendah 0,1 mm, sehingga cocok untuk perangkat elektronik mini.
Keandalan tinggi: Sirkuit tembaga fleksibel mengurangi kesalahan pengkabelan dan meningkatkan integritas sinyal secara keseluruhan.
Ketahanan panas dan bahan kimia: Substrat polimida memastikan kinerja yang stabil di lingkungan yang keras.
Kemampuan lentur dinamis yang luar biasa: Cocok untuk perangkat dengan bagian yang dapat digerakkan atau dilipat.
Intinya, FPC PCB memungkinkan perpaduan sempurna antara fungsionalitas, daya tahan, dan fleksibilitas, mendukung kebebasan desain yang dituntut oleh inovasi elektronik generasi berikutnya.
Prinsip kerja PCB FPC terletak pada struktur berlapisnya, yang memungkinkan jejak tembaga konduktif dicetak pada film isolasi fleksibel. Strukturnya umumnya terdiri dari:
Bahan Dasar (Substrat): Polimida (PI) atau film PET yang memberikan fleksibilitas mekanis dan isolasi.
Lapisan Perekat: Merekatkan foil tembaga ke substrat (dapat berupa jenis perekat atau tanpa perekat).
Copper Foil: Lapisan konduktif untuk transmisi arus.
Coverlay Film: Melindungi sirkuit dari kerusakan lingkungan dan memberikan insulasi.
Lapisan Penguat (opsional): Memperkuat area konektor atau titik pemasangan.
Di bawah ini adalah tabel terperinci yang merangkum spesifikasi teknis utama yang biasa digunakan dalam pembuatan PCB FPC profesional:
| Parameter | Spesifikasi | Keterangan |
|---|---|---|
| Bahan Dasar | Polimida (PI) / PET | Bahan substrat fleksibel dan tahan panas |
| Ketebalan Tembaga | 1/3 ons – 3 ons | Menentukan daya dukung arus |
| Jumlah Lapisan | 1 – 6 lapisan | Tergantung pada kompleksitas sirkuit |
| Lebar / Spasi Garis Minimum | 0,05mm / 0,05mm | Mendefinisikan presisi kepadatan sirkuit |
| Permukaan Selesai | ENIG, OSP, HASL, Perendaman Perak | Memastikan kemampuan solder dan perlindungan korosi |
| Radius Lentur | ≥0,5mm | Menunjukkan fleksibilitas dan daya tahan selama pembengkokan |
| Suhu Operasional | -40°C hingga +150°C | Cocok untuk lingkungan bersuhu tinggi |
| Topeng Solder | Kuning, Hitam, Hijau, Transparan | Memberikan lapisan estetika dan pelindung |
| Kontrol Impedansi | ±10% | Menjaga stabilitas transmisi sinyal |
Parameter teknis ini secara langsung mempengaruhi kinerja kelistrikan, daya tahan mekanis, dan efisiensi integrasi produk PCB FPC. Kombinasi bahan dan desain yang tepat memastikan transmisi sinyal yang stabil bahkan dalam kondisi mekanis yang ekstrem.
Saat mempertimbangkan desain PCB untuk perangkat elektronik modern, FPC PCB menawarkan keserbagunaan dan keandalan yang tak tertandingi dibandingkan dengan papan kaku. Alasan di balik popularitasnya yang semakin meningkat didasarkan pada tiga keunggulan teknik utama:
PCB FPC memungkinkan para insinyur membuat interkoneksi tiga dimensi dengan menekuk dan melipat papan agar sesuai dengan geometri perangkat yang kompleks. Fitur ini secara signifikan mengurangi kebutuhan ruang dan memungkinkan desain perangkat yang lebih tipis, ringan, dan ergonomis — penting dalam ponsel cerdas, kamera, dan perangkat medis yang dapat dikenakan.
Dengan lebih sedikit sambungan solder dan konektor, PCB FPC mengurangi risiko koneksi longgar dan gangguan sinyal. Mereka sangat tahan terhadap getaran, menjadikannya ideal untuk aplikasi otomotif dan ruang angkasa yang mengutamakan kinerja yang konsisten.
Keseragaman jejak tembaga dan desain impedansi terkontrol membantu menjaga integritas sinyal pada frekuensi tinggi. Hal ini sangat penting dalam sistem komunikasi berkecepatan tinggi, modul IoT, dan sensor canggih.
Menyederhanakan perakitan dan mengurangi kesalahan pengkabelan.
Menawarkan kinerja pembuangan panas yang sangat baik.
Memungkinkan rakitan elektronik yang ringan dan mini.
Mendukung produksi otomatis dengan tingkat hasil yang tinggi.
Elektronik Konsumen: Ponsel pintar, tablet, layar lipat, kamera.
Peralatan Medis: Alat pacu jantung, sistem pencitraan diagnostik, biosensor.
Elektronik Otomotif: Panel instrumen, lampu LED, sistem kantung udara.
Otomasi Industri: Panel kontrol, lengan robot, dan sensor pintar.
Dengan mengintegrasikan kemampuan ini, PCB FPC bukan hanya komponen teknologi namun juga keunggulan desain strategis yang menentukan inovasi produk dan daya saing dalam manufaktur elektronik saat ini.
Memilih pemasok PCB FPC yang tepat sangat penting untuk mencapai kinerja produk yang stabil dan keandalan jangka panjang. Saat mengevaluasi produsen, pertimbangkan aspek-aspek berikut:
Pastikan pabrikan dilengkapi dengan mesin bor laser canggih, sistem etsa presisi, dan inspeksi optik otomatis (AOI) untuk menjaga akurasi dan konsistensi dimensi.
PCB FPC berkualitas tinggi bergantung pada bahan bersertifikat seperti film polimida Dupont™ atau Panasonic™, dikombinasikan dengan foil tembaga dengan kemurnian tinggi. Proses kontrol kualitas yang ketat seperti kepatuhan IPC Kelas 3 dan sertifikasi ISO 9001 merupakan indikator keandalan manufaktur.
Pemasok profesional harus menawarkan dukungan teknis penuh — mulai dari desain tata letak sirkuit tahap awal hingga simulasi impedansi, pembuatan prototipe, dan produksi massal — memastikan produk akhir memenuhi persyaratan kinerja dan biaya.
PCB FPC yang andal menjalani beberapa proses pengujian, termasuk:
Pengujian Kelistrikan (E-test) untuk deteksi terbuka/pendek.
Uji Tekuk dan Lentur untuk memastikan ketahanan mekanis.
Uji Kejut Termal dan Penuaan untuk ketahanan lingkungan.
Inspeksi Mikroskopis untuk keseragaman jejak dan kualitas adhesi.
Dengan memilih pemasok yang berpengalaman dan bersertifikat, Anda dapat mengurangi risiko produksi secara signifikan, meningkatkan keandalan, dan mengoptimalkan waktu pemasaran.
Q1: Apa perbedaan antara FPC PCB dan PCB kaku?
A1: Perbedaan utamanya terletak pada fleksibilitas dan struktur. PCB FPC menggunakan bahan fleksibel seperti polimida yang memungkinkan pembengkokan dan pelipatan, sedangkan PCB kaku terbuat dari substrat FR-4 padat. PCB FPC ideal untuk perangkat kompak atau bergerak, sedangkan PCB kaku digunakan untuk struktur statis dan besar.
Q2: Dapatkah PCB FPC menangani aplikasi arus tinggi?
A2: Ya, dengan ketebalan tembaga dan manajemen termal yang tepat, PCB FPC dapat secara efektif menangani arus tinggi. FPC multi-lapis dengan tembaga yang diperkuat dapat menahan beban berat pada otomotif, modul daya, dan sistem kontrol industri.
Di era di mana fleksibilitas, keandalan, dan presisi menentukan kemajuan teknologi, PCB FPC memainkan peran yang tak tergantikan dalam mendukung perangkat elektronik generasi berikutnya. Kemampuan mereka untuk menggabungkan struktur ringan, kinerja kecepatan tinggi, dan kemampuan beradaptasi desain menjadikannya landasan inovasi di beragam industri — mulai dari elektronik konsumen hingga teknologi medis dan seterusnya.
Padajalan kipas, kami mengkhususkan diri dalam menyediakan solusi PCB FPC yang dirancang khusus yang memenuhi standar industri yang paling menuntut. Dengan fasilitas manufaktur canggih, pengujian kualitas yang ketat, dan komitmen terhadap kepuasan pelanggan, Fanway memastikan setiap sirkuit fleksibel memberikan kinerja puncak dan daya tahan jangka panjang.
Jika Anda mengembangkan elektronik berkinerja tinggi dan mencari mitra FPC PCB yang andal, jangan ragu untuk melakukannyaHubungi kamiHari ini. Tim teknik Fanway akan memberikan panduan ahli, dukungan desain, dan layanan produksi terpadu untuk mewujudkan ide inovatif Anda.
-
