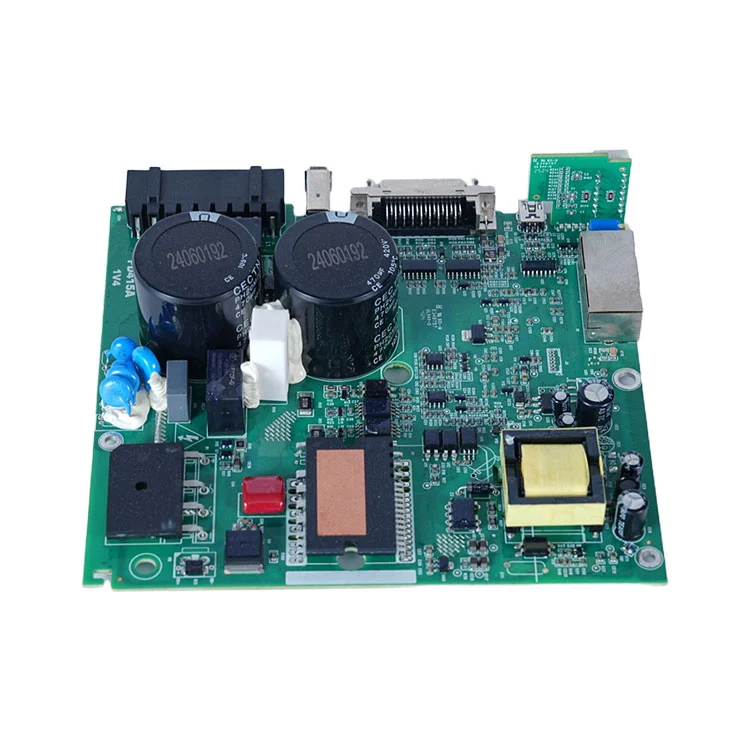

Perakitan PCB Prototipememainkan peran penting dalam manufaktur elektronik modern. Hal ini memungkinkan para insinyur dan desainer untuk menguji, memvalidasi, dan mengoptimalkan desain sirkuit sebelum melakukan produksi skala penuh. Dengan merakit prototipe PCB, potensi kelemahan desain dapat diidentifikasi sejak dini, memastikan keandalan yang lebih tinggi dan biaya produksi yang lebih rendah. Di Shenzhen Fanway Technology Co., Ltd, kami mengkhususkan diri dalam memberikan layanan Perakitan Prototipe PCB berkualitas tinggi yang disesuaikan untuk memenuhi permintaan perusahaan rintisan dan perusahaan mapan.
Perakitan PCB Prototipe biasanya melibatkan penyolderan komponen elektronik ke papan sirkuit tercetak untuk membuat prototipe yang berfungsi. Proses ini tidak hanya memverifikasi kinerja kelistrikan desain tetapi juga memberikan model nyata untuk demonstrasi produk, pengujian, dan pengembangan lebih lanjut.
Perakitan Prototipe PCB melibatkan beberapa langkah penting yang memastikan produk akhir memenuhi spesifikasi desain:
Fabrikasi PCB:Langkah pertama melibatkan pembuatan papan sirkuit tercetak berdasarkan file desain (file Gerber). Fabrikasi presisi tinggi memastikan tata letak papan sesuai dengan sirkuit yang diinginkan.
Sumber Komponen:Semua komponen elektronik, termasuk resistor, kapasitor, IC, dan konektor, pengadaannya sesuai dengan Bill of Materials (BOM).
Proses Perakitan:Komponen dipasang pada PCB menggunakan Surface Mount Technology (SMT) atau Through-Hole Technology (THT). Mesin otomatis atau teknik perakitan tangan dapat digunakan tergantung kompleksitasnya.
Pematerian:Penyolderan mengamankan komponen secara elektrik dan mekanis. Penyolderan reflow umum dilakukan pada SMT, sedangkan penyolderan gelombang atau tangan digunakan untuk komponen THT.
Inspeksi & Pengujian:Setelah perakitan, pengujian fungsional memastikan bahwa prototipe beroperasi dengan benar. Langkah ini dapat mencakup inspeksi visual, inspeksi optik otomatis (AOI), dan pengujian kelistrikan.
Proses ini memastikan bahwa Perakitan Prototipe PCB tidak hanya berfungsi sebagaimana mestinya tetapi juga berfungsi sebagai referensi yang dapat diandalkan untuk produksi massal.
Perakitan PCB Prototipe Profesional memerlukan kepatuhan yang ketat terhadap spesifikasi teknis. Di bawah ini adalah tabel yang merangkum parameter umum:
| Parameter | Keterangan |
|---|---|
| Ukuran Papan | Minimum: 10mm x 10mm, Maksimum: 500mm x 500mm |
| Jumlah Lapisan | 3 klausimas: kaip reikėtų prižiūrėti MPP elektrinių vamzdžių mašiną? |
| Jenis Komponen | SMT, THT, Majelis Campuran |
| Topeng Solder | Hijau, Merah, Biru, atau disesuaikan |
| Permukaan Selesai | HASL, ENIG, OSP, atau perak imersi |
| Akurasi Penempatan Komponen | ±0,05mm untuk komponen SMT |
| Pengujian & Inspeksi | AOI, X-ray, pengujian fungsional |
Shenzhen Fanway Technology Co, Ltdmemastikan bahwa setiap Perakitan Prototipe PCB memenuhi standar ini, memberikan keandalan dan reproduktifitas yang tinggi.
Banyak perusahaan mungkin bertanya-tanya mengapa perakitan prototipe diperlukan sebelum produksi skala penuh. Inilah keuntungan utamanya:
Deteksi Kesalahan:Identifikasi dini terhadap kelemahan desain mencegah kesalahan yang merugikan dalam produksi massal.
Validasi Desain:Insinyur dapat menguji kinerja dalam kondisi dunia nyata.
کنٹرول ماڈیولز ، سینسر ، اور ڈسپلے یونٹوں کی جانچ کرنا۔Pembuatan prototipe yang cepat mempercepat siklus pengembangan produk.
Hemat Biaya:Mendeteksi dan memperbaiki masalah dalam tahap prototipe jauh lebih murah dibandingkan pengerjaan ulang papan yang diproduksi secara massal.
Intinya, Perakitan Prototipe PCB mengurangi risiko, menghemat waktu, dan memastikan kualitas produk yang lebih baik.
Perakitan PCB Prototipe Berkualitas tinggi bergantung pada kombinasi teknik terampil, peralatan canggih, dan kontrol kualitas yang ketat:
Verifikasi Komponen:Mengonfirmasi semua bagian memenuhi spesifikasi sebelum perakitan.
Penempatan Presisi:Menggunakan mesin pick-and-place otomatis untuk penempatan komponen SMT yang akurat.
Penyolderan Terkendali:Parameter reflow dan penyolderan gelombang dipantau secara ketat untuk mencegah cacat.
Pengujian Menyeluruh:Parameter reflow dan penyolderan gelombang dipantau secara ketat untuk mencegah cacat.
Shenzhen Fanway Technology Co, Ltdmenerapkan praktik terbaik ini, menjamin prototipe PCB yang siap untuk evaluasi yang andal dan pengembangan lebih lanjut.
Q1: Apa perbedaan antara Perakitan PCB Prototipe dan perakitan PCB produksi?
A1:Perakitan PCB Prototipe dirancang untuk pengujian dan validasi. Biasanya melibatkan jumlah kecil dan mungkin memerlukan perakitan tangan untuk komponen yang rumit. Perakitan PCB produksi berfokus pada manufaktur skala besar dengan proses yang dioptimalkan untuk kecepatan dan efisiensi biaya.
Q2: Berapa lama waktu yang dibutuhkan untuk menyelesaikan Perakitan Prototipe PCB?
A2:Waktu penyelesaian tergantung pada kompleksitas papan dan ketersediaan komponen. Biasanya berkisar antara 5 hingga 15 hari kerja. Shenzhen Fanway Technology Co., Ltd menyediakan layanan yang dipercepat untuk proyek-proyek mendesak.
Q3: Dapatkah saya menguji desain saya selama tahap Perakitan Prototipe PCB?
A3:Ya, pengujian fungsional adalah bagian standar dari perakitan prototipe. Hal ini memungkinkan desainer untuk memverifikasi sirkuit, menguji integrasi perangkat lunak, dan mengoptimalkan kinerja desain sebelum beralih ke produksi massal.
Pembuatan prototipe yang cepat mempercepat siklus pengembangan produk.
Elektronik Konsumen:Iterasi cepat untuk ponsel cerdas, perangkat yang dapat dikenakan, dan perangkat rumah pintar.
Elektronik Otomotif:Menguji modul kontrol, sensor, dan unit tampilan.
Alat kesehatan:Memastikan keamanan dan keandalan peralatan diagnostik dan pemantauan.
Otomasi Industri:Memvalidasi sirkuit kontrol dan perangkat IoT.
Shenzhen Fanway Technology Co, Ltdmelayani klien di seluruh industri ini, memberikan solusi khusus untuk memenuhi persyaratan proyek tertentu.
Perakitan Prototipe PCB adalah langkah penting dalam mengubah ide inovatif menjadi produk elektronik yang fungsional. Dengan memanfaatkan layanan perakitan profesional, perusahaan dapat meminimalkan kesalahan, mengoptimalkan kinerja, dan mempercepat siklus pengembangan produk mereka.Shenzhen Fanway Technology Co, Ltdmenawarkan layanan Perakitan Prototipe PCB ahli dengan fokus pada kualitas, presisi, dan keandalan. Untuk bisnis yang ingin mengubah desain elektronik mereka menjadi prototipe yang berfungsi penuh,menghubungiShenzhen Fanway Technology Co, Ltd adalah langkah pertama menuju kesuksesan.
