Dorongan tanpa henti menuju perangkat elektronik yang lebih kecil, lebih cepat, dan lebih bertenaga telah mendorong inovasi signifikan dalam teknologi papan sirkuit cetak. PCB High-Density Interconnect (HDI) telah menjadi fondasi perangkat elektronik tercanggih saat ini—mulai dari ponsel pintar dan perangkat yang dapat dikenakan hingga sistem keselamatan otomotif dan implan medis. Kami memeriksa apa yang membuatHDI PCBIni berbeda dari papan konvensional, teknologi utama yang digunakan, dan caranyajalan kipasKemampuan manufaktur mendukung produksi papan yang kompleks dan memiliki keandalan tinggi ini. Kami mengeksplorasi pertimbangan desain, pilihan material, dan standar kualitas yang menentukan fabrikasi HDI modern.
Papan sirkuit tercetak adalah fondasi dari hampir setiap perangkat elektronik. Ketika perangkat menjadi lebih kuat dan kompak, permintaan terhadap PCB telah meningkat secara dramatis. PCB standar dengan komponen lubang tembus dan jejak yang lebih lebar tidak lagi memadai untuk banyak aplikasi modern. Kebutuhan akan kepadatan komponen yang lebih tinggi, kecepatan sinyal yang lebih cepat, dan pengurangan faktor bentuk telah mendorong penerapan teknologi Interkoneksi Kepadatan Tinggi.
PCB HDI mencapai kepadatan kabel yang lebih besar per satuan luas melalui kombinasi garis dan ruang yang lebih halus, vias yang lebih kecil, dan kepadatan pad koneksi yang lebih tinggi. Papan ini memungkinkan integrasi lebih banyak fungsi ke dalam ruang yang lebih kecil—sebuah persyaratan untuk aplikasi mulai dari infrastruktur komunikasi 5G hingga peralatan diagnostik medis dan sistem bantuan pengemudi tingkat lanjut di kendaraan.
Teknologi jalan kipasadalah penyedia Layanan Manufaktur Elektronik yang berbasis di Tiongkok dengan pengalaman lebih dari 12 tahun dalam fabrikasi, perakitan, dan pengujian PCB. Perusahaan ini menawarkan solusi menyeluruh mulai dari tata letak dan desain PCB hingga pengiriman produk jadi. Artikel ini memberikan pandangan obyektif mengenai teknologi HDI PCB, proses manufaktur yang terlibat, dan kemampuan yang menjadikan Fanway sebagai mitra bagi klien yang membutuhkan solusi interkoneksi kepadatan tinggi.

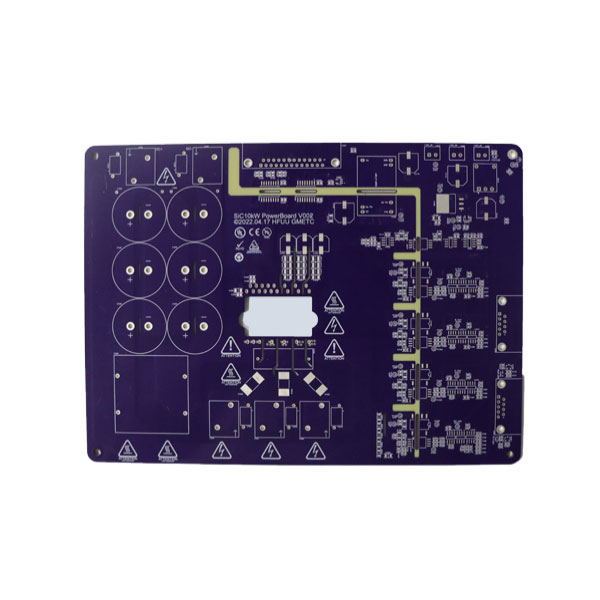

PCB HDI dibedakan dari PCB konvensional melalui beberapa fitur utama yang memungkinkan kepadatan komponen lebih tinggi dan kinerja listrik lebih baik.
Papan HDI dapat mencapai lebar dan ruang jejak sekecil 2,5 mil (0,0635 mm) atau bahkan kurang. Hal ini memungkinkan lebih banyak perutean di area tertentu, sehingga memungkinkan untuk menyambungkan komponen dengan jumlah pin tinggi seperti BGA (Ball Grid Arrays) tanpa memerlukan banyak lapisan atau papan berukuran besar.
Tidak seperti via lubang tembus tradisional yang melewati seluruh ketebalan papan, mikrovia adalah vias berdiameter kecil—biasanya kurang dari 150μm—yang menghubungkan lapisan yang berdekatan. Ukuran yang lebih kecil memungkinkan lebih banyak vias di area tertentu dan mengurangi ruang yang dikonsumsi oleh via itu sendiri.
Blind vias menghubungkan lapisan luar ke lapisan dalam tanpa menembus seluruh papan. Via yang terkubur menghubungkan lapisan dalam tanpa mencapai permukaan luar. Tipe via ini memungkinkan interkoneksi yang lebih kompleks tanpa memakan ruang pada lapisan luar.
Lapisan isolasi di antara lapisan tembaga lebih tipis pada papan HDI, sehingga berkontribusi terhadap pengurangan ketebalan papan secara keseluruhan dan meningkatkan integritas sinyal melalui jalur sinyal yang lebih pendek.
Fitur-fitur ini secara kolektif memungkinkan pengurangan ukuran papan secara signifikan—terkadang hingga 60% dibandingkan desain konvensional—sambil mempertahankan atau meningkatkan kinerja kelistrikan.
Tidak semua papan HDI sama. Kompleksitas desain HDI biasanya dikategorikan berdasarkan jumlah lapisan penumpukan dan struktur tembus yang terlibat.
| Kelas | Struktur | Kompleksitas | Aplikasi Khas |
| IPM Kelas 1 | 1+N+1 | Rendah | Elektronik konsumen dasar, perangkat sederhana |
| IPM Kelas 2 | 2+N+2 | Sedang | Elektronik konsumen tingkat lanjut, infotainment otomotif |
| IPM Kelas 3 | 3+T+3 | Tinggi | Perangkat berperforma tinggi, infrastruktur 5G, sistem AI |
| IPM Kelas 4 | 4+N+4 | Sangat Tinggi | Aplikasi mutakhir, kemasan semikonduktor |
Huruf "N" dalam notasi struktur mewakili jumlah lapisan inti. Papan dengan kompleksitas yang lebih tinggi memerlukan proses manufaktur yang lebih canggih dan kontrol proses yang lebih ketat.
jalan kipastelah mengembangkan kemampuan manufaktur untuk mendukung berbagai persyaratan HDI PCB. Tabel berikut merangkum kemampuan utama yang tersedia.
| Kemampuan | Jangkauan |
| Jumlah Lapisan | 1 – 108 lapisan |
| Ketebalan Papan Jadi | 0,2 mm – 10,0 mm |
| Ukuran Panel Maksimum | 610mm × 1200mm |
| Ketebalan Tembaga Jadi | 0,5 ons – 12 ons |
| Lebar / Spasi Garis Minimum | 2,5 juta / 2,5 juta |
| Ukuran Lubang Selesai Minimum | 0,1 mm |
| Rasio Aspek Maksimum | 25:1 |
| Toleransi Kontrol Impedansi | ±10% |
Perusahaan juga menawarkan berbagai penyelesaian permukaan termasuk HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, dan gold finger, yang memungkinkan pelanggan memilih penyelesaian yang sesuai untuk aplikasi spesifik dan kebutuhan lingkungan mereka.
PCB HDI biasanya digunakan dalam aplikasi yang mengutamakan keandalan.jalan kipasmempertahankan beberapa sertifikasi mutu yang mencerminkan komitmennya untuk memenuhi standar internasional.
• ISO 9001:2015– Sertifikasi sistem manajemen mutu.
• IATF 16949:2016– Standar manajemen mutu industri otomotif.
• ISO 13485:2016– Sertifikasi sistem manajemen mutu alat kesehatan.
Perusahaan juga mematuhi standar IPC, termasuk IPC-A-600G untuk penerimaan papan cetak dan IPC-6012 untuk spesifikasi kinerja PCB kaku. Produksi PCB HDI tersedia untuk standar IPC Kelas 2 dan Kelas 3, dengan Kelas 3 mewakili tingkat tertinggi untuk aplikasi yang sangat penting.
Kepatuhan lingkungan mencakup sertifikasi keselamatan UL, kepatuhan RoHS untuk pembatasan bahan berbahaya, dan kepatuhan bahan kimia REACH.
J: PCB HDI memiliki lebar jejak yang lebih halus (turun hingga 2,5 juta), vias yang lebih kecil (mikrovia di bawah 150μm), dan kepadatan bantalan koneksi yang lebih tinggi. Mereka memungkinkan desain yang lebih kompak dengan integritas sinyal yang lebih baik dibandingkan dengan PCB standar.
J: Microvias adalah vias berdiameter kecil, biasanya kurang dari 150μm, yang menghubungkan lapisan yang berdekatan. Ukurannya yang lebih kecil memungkinkan kepadatan perutean yang lebih tinggi dan mengurangi ruang yang dikonsumsi oleh struktur via.
A: Fanway dapat memproduksi PCB HDI hingga 108 lapisan, tergantung pada kebutuhan desain dan pemilihan material.
J: Fanway memegang sertifikasi ISO 9001:2015, IATF 16949:2016, dan ISO 13485:2016. Perusahaan juga mematuhi standar IPC dan menjaga kepatuhan UL, RoHS, dan REACH.
A: Hasil akhir yang tersedia meliputi HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, dan gold finger. Pilihannya tergantung pada persyaratan penyolderan aplikasi dan kondisi lingkungan.
HDI PCBteknologi telah menjadi penting untuk perangkat elektronik modern yang memerlukan fungsionalitas lebih tinggi dalam faktor bentuk yang lebih kecil. Kombinasi jejak yang lebih halus, mikrovia, dan material canggih memungkinkan desain yang tidak mungkin dilakukan dengan teknologi PCB konvensional.
jalan kipas menawarkan serangkaian kemampuan manufaktur HDI PCB yang komprehensif, dengan jumlah lapisan hingga 108, lebar jejak minimum 2,5 juta, dan dukungan untuk berbagai material berfrekuensi tinggi dan berkecepatan tinggi. Sertifikasi mutu perusahaan—termasuk ISO 9001, IATF 16949, dan ISO 13485—mencerminkan komitmennya untuk memenuhi persyaratan aplikasi otomotif, medis, dan tuntutan lainnya.
Dengan opsi pembuatan prototipe cepat dan analisis DFM gratis, Fanway memberikan dukungan praktis bagi pelanggan yang mengembangkan desain HDI baru. Jika Anda mencari mitra yang dapat diandalkan untuk proyek Anda, kami mengundang Anda untuk melakukannyakontakjalan kipasHari ini. Tim teknis dapat memberikan panduan desain, rekomendasi material, dan harga kompetitif yang disesuaikan dengan kebutuhan spesifik Anda. Hubungi melalui situs web perusahaan atau email untuk memulai percakapan.
