Papan sirkuit cetak interkoneksi tinggi (HDI) (PCB) telah menjadi landasan dalam elektronik modern, terutama dalam aplikasi di mana kekompakan, kinerja tinggi, dan keandalan sangat penting. Dari smartphone dan tablet hingga elektronik dirgantara dan perangkat medis, PCB HDI menawarkan keunggulan unik dibandingkan papan sirkuit cetak konvensional.

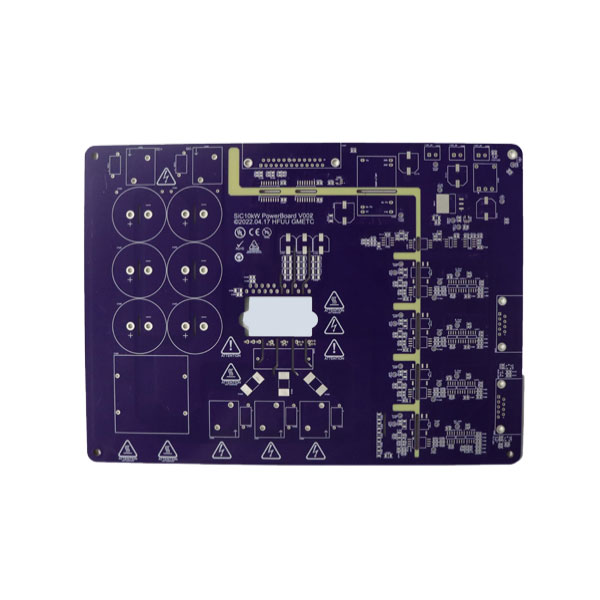

HDI PCB adalah papan sirkuit cetak lanjutan yang memiliki kepadatan kabel yang lebih tinggi per unit area daripada PCB tradisional. Tidak seperti PCB standar, yang mungkin memiliki teknologi melalui lubang sederhana dan jejak yang lebih besar, PCB HDI menggunakan mikrovias, vias buta, dan vias terkubur untuk menciptakan interkoneksi yang sangat efisien.
Karakteristik utama yang membedakan PCB HDI meliputi:
Microvias: Vias yang sangat kecil, biasanya berdiameter kurang dari 150 mikron, yang menghubungkan lapisan yang berbeda tanpa mengambil ruang yang berlebihan.
Vias buta dan terkubur: vias buta menghubungkan lapisan eksternal ke lapisan dalam, sementara terkubur vias interkoneksi lapisan internal tanpa mencapai permukaan.
Kepadatan kabel tinggi: Lebih banyak interkoneksi per satuan area memungkinkan untuk desain kompak dan integritas sinyal yang lebih baik.
Pola Garis Baik/Ruang: Garis Sempit 3 mil dan jarak serendah 3 mil memungkinkan lebih banyak opsi routing di ruang terbatas.
Fitur-fitur ini memungkinkan PCB HDI untuk mendukung transmisi sinyal berkecepatan tinggi dan mengurangi efek parasit, membuatnya ideal untuk aplikasi di mana kinerja tidak dapat dikompromikan.
Di bawah ini adalah ringkasan profesional spesifikasi teknis HDI PCB untuk referensi cepat:
| Parameter | Nilai / rentang khas | Keterangan |
|---|---|---|
| Bahan Substrat | FR4, Rogers, ptfe | Menentukan kinerja termal dan integritas sinyal |
| Lapisan | 4–20 lapisan | Jumlah lapisan dapat disesuaikan berdasarkan aplikasi |
| Diameter Microvia | 0,10-0,15 mm | Via kecil untuk mengurangi penggunaan ruang dan mempertahankan kepadatan tinggi |
| Melalui tipe | Buta, terkubur, melalui | Menghubungkan lapisan secara efisien tanpa meningkatkan ukuran papan |
| Lebar garis / jarak | 3–5 juta | Kemampuan garis halus untuk perutean yang padat |
| Ketebalan tembaga | 0,5–3 oz/ft² | Mendukung manajemen saat ini dan termal yang tinggi |
| Permukaan akhir | ENIG, HASL, OSP | Memastikan kemampuan solder dan keandalan jangka panjang |
| Ketebalan papan min | 0,4–1,6 mm | Memungkinkan desain yang lebih tipis untuk perangkat ringkas |
| Integritas sinyal | Impedansi terkontrol tersedia | Penting untuk aplikasi digital dan RF berkecepatan tinggi |
| Kinerja termal | TG 130–180 ° C, FR4 khusus HDI | Memastikan stabilitas di bawah tekanan termal tinggi |
Saat perangkat menyusut dalam ukuran tetapi menuntut daya pemrosesan yang lebih tinggi, kebutuhan akan teknologi interkoneksi canggih seperti HDI menjadi lebih mendesak. PCB standar sering menghadapi keterbatasan dalam perutean dan integritas sinyal, membuatnya kurang cocok untuk perangkat dengan fungsionalitas yang kompleks. HDI PCB mengatasi tantangan ini dalam beberapa cara:
Kinerja sinyal yang ditingkatkan: Jalur sinyal yang lebih pendek dan lebih langsung mengurangi induktansi dan kapasitansi, yang meminimalkan kehilangan sinyal dan crosstalk.
Desain kompak: Dengan kepadatan kabel yang lebih tinggi dan mikrovias, PCB HDI memungkinkan perangkat yang lebih kecil tanpa mengorbankan fungsionalitas.
Peningkatan keandalan: Lebih sedikit lapisan perutean dan manajemen termal yang lebih baik mengurangi risiko kegagalan di bawah operasi frekuensi tinggi.
Efisiensi biaya untuk produksi volume tinggi: Meskipun biaya produksi awal, PCB HDI mengurangi kebutuhan untuk beberapa PCB dalam satu perangkat, menyederhanakan perakitan dan menurunkan biaya keseluruhan.
Dukungan untuk komponen canggih: Teknologi HDI sangat penting untuk memasang komponen hit-pin-pin seperti BGA (Ball Grid Array), CSP (Paket Skala Chip), dan IC Fine-Pitch lainnya.
Evolusi cepat smartphone, perangkat yang dapat dipakai, elektronik otomotif, dan instrumentasi medis telah menjadikan HDI PCB pilihan penting bagi produsen yang mencari kinerja tanpa meningkatkan ukuran perangkat.
Memproduksi PCB HDI melibatkan teknik fabrikasi canggih yang membutuhkan kontrol yang tepat atas bahan, proses, dan jaminan kualitas. Langkah -langkah kunci dalam manufaktur PCB HDI meliputi:
Pemilihan Bahan: Substrat dengan stabilitas termal yang tinggi dan kehilangan dielektrik rendah dipilih berdasarkan persyaratan aplikasi. Bahan umum termasuk laminasi FR4, Rogers, dan PTFE tinggi.
Proses laminasi: Beberapa lapisan dilaminasi bersama-sama menggunakan tekanan tinggi dan suhu untuk memastikan adhesi yang sempurna dan isolasi listrik.
Pengeboran Microvia: Pengeboran laser biasanya digunakan untuk mikrovias, memungkinkan diameter sekecil 0,10 mm. Langkah ini membutuhkan ketepatan ekstrem untuk menghindari ketidaksejajaran atau kerusakan.
Pelapisan Tembaga: Tembaga terselektroplated untuk mengisi vias dan membentuk jalur konduktif. Ketebalan dikontrol dengan hati -hati untuk mendukung daya dukung saat ini.
Pola: Fotolitografi canggih mendefinisikan pola garis/ruang halus, memastikan perutean yang akurat dan padat.
Finishing permukaan: ENIG, OSP, atau HASL HASL diterapkan untuk memastikan kemampuan solder dan keandalan jangka panjang.
Pengujian Listrik: Setiap papan menjalani pengujian yang ketat untuk kontinuitas, impedansi, dan celana pendek untuk menjamin kepatuhan dengan spesifikasi desain.
Kombinasi proses ini memastikan bahwa PCB HDI dapat secara andal mendukung sinyal berkecepatan tinggi, komponen kepadatan tinggi, dan kondisi termal yang menuntut.
T1: Aplikasi apa yang paling diuntungkan dari HDI PCB?
A1: PCB HDI sangat ideal untuk perangkat berkinerja tinggi di mana kendala ruang dan integritas sinyal sangat penting. Ini termasuk smartphone, tablet, elektronik yang dapat dikenakan, perangkat medis, peralatan kedirgantaraan, elektronik otomotif, dan perangkat keras jaringan berkecepatan tinggi. Kemampuan mereka untuk menangani komponen nada halus dan interkoneksi yang kompleks membuat mereka lebih unggul dalam skenario tersebut.
T2: Bagaimana reliabilitas PCB HDI dibandingkan dengan PCB konvensional?
A2: PCB HDI memberikan peningkatan keandalan karena jalur interkoneksi yang lebih pendek, berkurangnya kehilangan sinyal, kinerja termal yang lebih baik, dan lebih sedikit titik solder dalam rakitan kepadatan tinggi. Faktor-faktor ini mengurangi risiko kegagalan listrik, degradasi sinyal, dan tekanan termal, membuat PCB HDI cocok untuk aplikasi misi-kritis di mana PCB konvensional mungkin gagal.
PadaJalan kencang, HDI PCB Manufacturing selaras dengan standar industri terkemuka dan kontrol kualitas yang ketat. Fanway berspesialisasi dalam PCB multi-lapisan dengan kepadatan tinggi yang menggabungkan kinerja, daya tahan, dan skalabilitas untuk prototipe dan produksi massal. Diferensiator kunci PCB HDI fanway meliputi:
Kustomisasi: Jumlah lapisan yang disesuaikan, bahan substrat, dan spesifikasi jalur/ruang untuk memenuhi persyaratan khusus proyek.
Kemampuan Fabrikasi Lanjutan: Mikrovias yang dibor laser, pola garis halus, dan opsi impedansi yang dikendalikan.
Turnaround cepat: Proses produksi yang ramping memungkinkan pembuatan prototipe cepat dan pengiriman tepat waktu untuk proyek-proyek yang sangat penting.
Jaminan Kualitas: Setiap papan menjalani pengujian listrik, inspeksi optik, dan verifikasi fungsional untuk memastikan nol cacat.
Dukungan Teknis: Fanway menyediakan konsultasi teknis yang komprehensif untuk mengoptimalkan desain untuk manufaktur, kinerja, dan efisiensi biaya.
Untuk bisnis yang ingin mengintegrasikan PCB HDI berkinerja tinggi ke dalam produk mereka, Fanway menawarkan solusi yang andal yang mempertahankan keunggulan dari prototipe hingga manufaktur skala penuh.
Hubungi kamiHari ini untuk mengeksplorasi solusi PCB HDI yang disesuaikan dan meningkatkan desain produk Anda ke tingkat berikutnya.
-
