Dari desain PCB hingga produksi massal, Fanway memberikan layanan manufaktur PCB cepat giliran sebagai solusi satu atap untuk memenuhi beragam persyaratan proyek Anda dan mempercepat waktu-ke-pasar Anda.

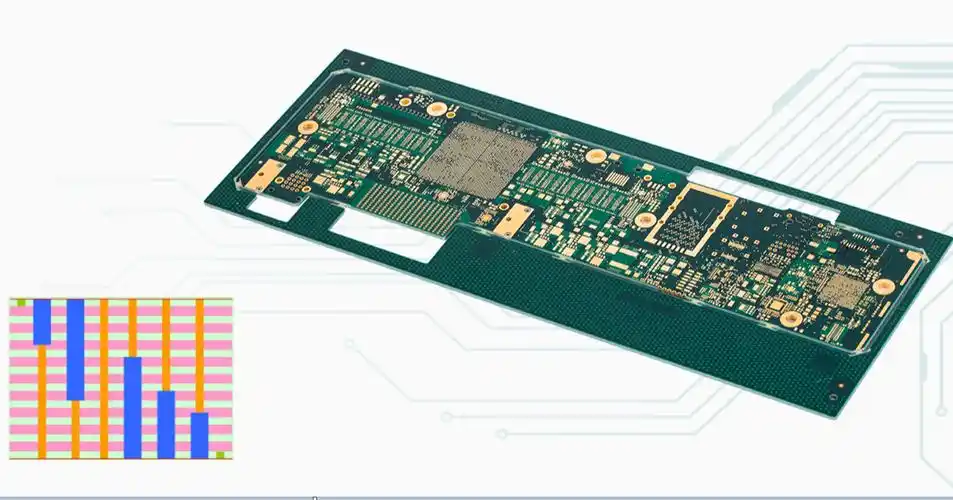

HDI PCB (PCB interkoneksi kepadatan tinggi) adalah jenis papan sirkuit cetak yang menawarkan kepadatan kabel yang secara signifikan lebih tinggi per unit area dibandingkan dengan PCB tradisional. Fabrikasi PCB HDI telah dengan cepat menjadi solusi utama untuk merancang perangkat elektronik yang lebih kecil, lebih kompak, dan tahan lama. Fitur utama meliputi:
Lebar/ruang jejak yang lebih tipis(Turun ke 3/3 juta) Mengaktifkan koneksi yang lebih padat di area terbatas.
Mikrovias(Biasanya <150μm berdiameter) memfasilitasi interkoneksi kepadatan tinggi antar lapisan.
Buta/terkubur viasMenghubungkan lapisan dalam tanpa menembus permukaan luar, mengurangi ukuran papan hingga 60% sambil meningkatkan integritas sinyal.
Hitungan Lapisan Tinggi(Hingga 20+ lapisan) untuk mendukung arsitektur multilayer yang kompleks.
Sebagai spesialis PCB HDI, teknologi Fanway memanfaatkan 12+ tahun pengalaman dalam manufaktur HDI canggih untuk memberikan solusi yang dirancang khusus untuk industri yang membutuhkan presisi dan keandalan:
Medis:Perangkat implan, peralatan diagnostik.
Otomotif:ADAS, Sistem Manajemen Baterai EV.
Komunikasi 5G:Papan server berkecepatan tinggi, modul MMWave.
Elektronik Konsumen:Smartphone yang dapat dilipat, sensor IoT miniatur.
Fanway berkomitmen untuk menjadi penyedia dan pemasok PCB HDI tepercaya Anda di Cina, menggabungkan proses bersertifikat ISO 9001 dengan standar IPC-6012 kelas 3 untuk memastikan kinerja yang sangat penting.
Kami memiliki sistem kontrol kualitas yang ketat di bidang manufaktur, kami memiliki berbagai pengujian seperti AOI, X-ray, pengujian listrik dan sebagainya untuk memeriksa PCB dan komponen memastikan produk berkualitas tinggi.
Kami memiliki rantai pasokan yang stabil yang memungkinkan kami mendapatkan bahan baku dengan biaya lebih rendah. Sistem pelacakan online dan manufaktur all-in-one dapat membantu kami mengurangi biaya.
Sistem pelacakan online memungkinkan kami untuk melacak status pesanan Anda dan mengontrol jadwal produksi dengan lebih baik dan mengirimkan HDI PCB tepat waktu.
Tim kami yang berdedikasi membantu Anda dari konsep ke produksi.
| Kelas Teknologi | Struktur | Kompleksitas | Aplikasi |
| HDI Kelas 1 | 1+n+1 | Rendah | Elektronik konsumen dasar, perangkat sederhana |
| HDI Kelas 2 | 2+n+2 | Sedang | Elektronik konsumen canggih, otomotif |
| HDI Kelas 3 | 3+n+3 | Tinggi | Perangkat berkinerja tinggi, 5G, sistem AI |
| HDI Kelas 4 | 4+n+4 | Sangat tinggi | Aplikasi mutakhir, semikonduktor |
| Jumlah lapisan | 1-108L |
| Selesaikan ketebalan papan | 0.2mm-10.0mm |
| Ukuran panel maks | 610mm *1200mm |
| Selesaikan ketebalan tembaga | 0,5oz-12oz |
| Lebar garis min | 2.5mil/2.5mil |
| Min finish hole ukuran | 0.1mm |
| Rasio aspek maks | 25: 1 |
| Toleransi Kontrol Impedansi | +/- 10% |
| Permukaan akhir | Hasl (LF), ENLG, Lmmersion Tin, Lmmersion Silver, Golden Finger, Full Board dengan Pelapisan Emas Keras, OSP, Eneplg |
| Bahan: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Berguist dll. |

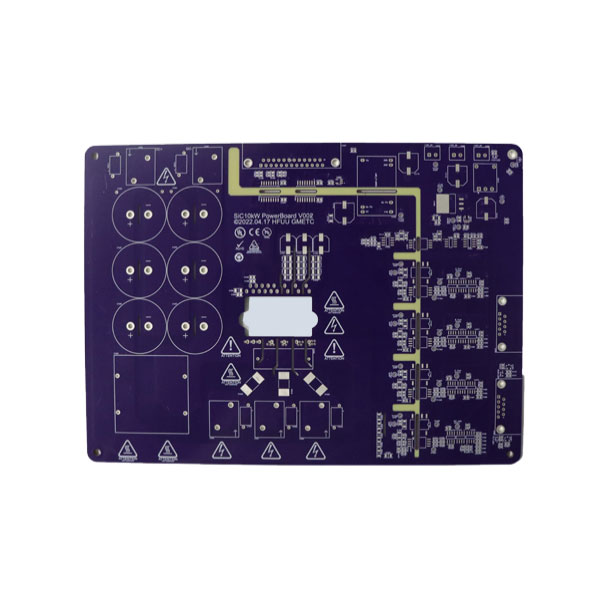

6L PCB photoelectric LED dengan HDI 1 langkah

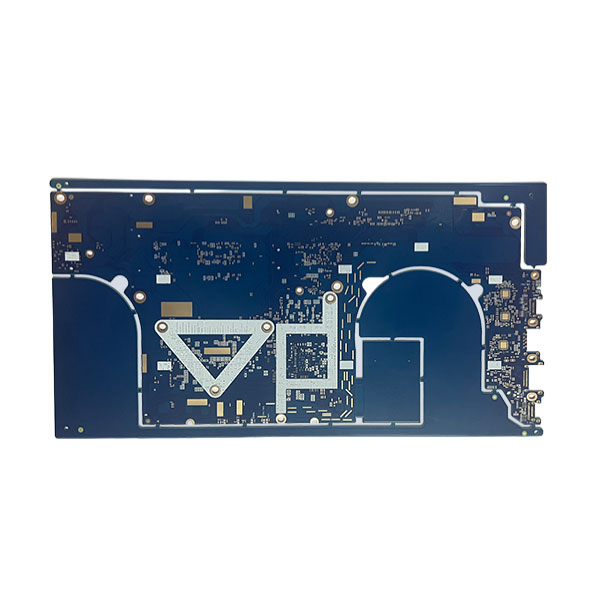

Motherboard Laptop 8L dengan HDI 2 Langkah

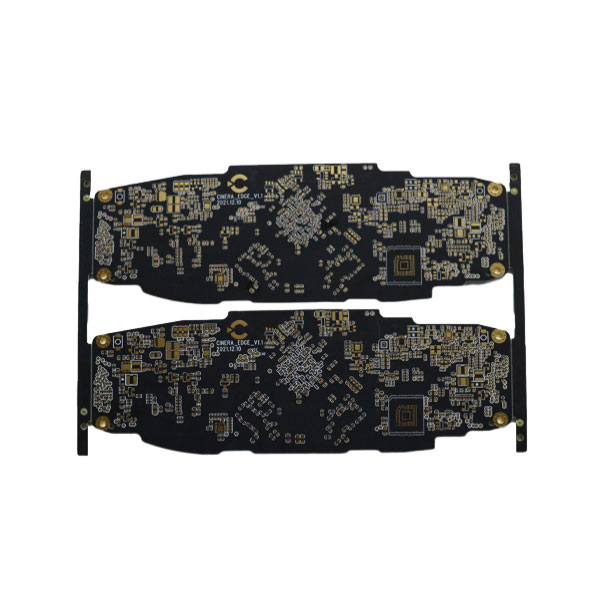

14L Rogers Hybrid PCB dengan HDI 1 langkah
Multilayer HDI Blind via PCB
