Papan sirkuit cetak fleksibel (PCB FPC) adalah jantung dari industri elektronik yang berkembang pesat saat ini. Saat perangkat menjadi lebih kecil, lebih ringan, dan lebih kuat,FPC PCBTeknologi telah muncul sebagai solusi penting untuk mencapai desain kompak tanpa mengurangi kinerja. Dengan menyelam jauh ke dalam spesifikasi material, parameter kinerja, dan teknik manufaktur canggih, kami akan memberi Anda pemahaman yang jelas tentang keunggulan mereka dan membantu Anda membuat keputusan berdasarkan informasi untuk proyek Anda berikutnya.

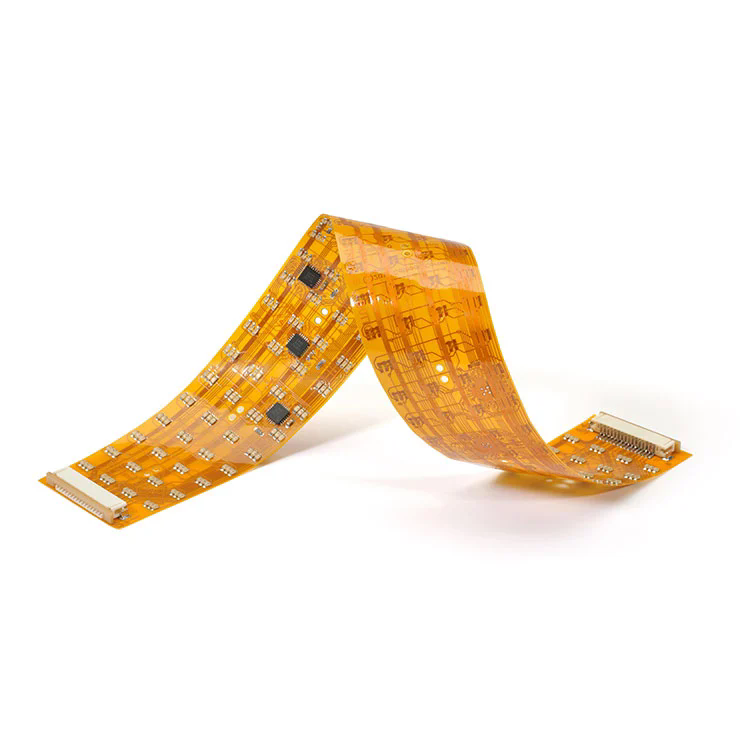

FPC PCB (papan sirkuit cetak fleksibel) adalah interkoneksi elektronik yang sangat mudah beradaptasi yang terbuat dari bahan tipis dan fleksibel. Tidak seperti PCB kaku tradisional, FPC dapat menekuk, melipat, dan memutar, memungkinkan produsen untuk merancang perangkat yang lebih kecil dan lebih ringan tanpa mengurangi kinerja listrik.
Struktur biasanya mencakup:
Bahan dasar: film polimida (PI) atau poliester (PET) untuk fleksibilitas.
Lapisan konduktif: Foil tembaga untuk transmisi arus yang efisien.
Lapisan Perekat: Memastikan ikatan yang kuat antara tembaga dan substrat.
Overlay Pelindung: Memberikan isolasi dan perlindungan mekanis.
FPC PCB berfungsi seperti PCB tradisional tetapi menawarkan fleksibilitas mekanis. Saat diintegrasikan ke dalam perangkat, ia dapat menghubungkan berbagai komponen elektronik di seluruh ruang dinamis atau terbatas. Misalnya, di smartphone, PCB FPC menghubungkan mainboard ke tampilan melalui mekanisme engsel sambil mempertahankan transmisi sinyal yang stabil.
PCB FPC Fanway direkayasa dengan presisi dan keandalan dalam pikiran. Di bawah ini adalah gambaran spesifikasi inti:
| Parameter | Spesifikasi | Keterangan |
|---|---|---|
| Bahan dasar | Polimida / hewan peliharaan | Memastikan daya tahan dan fleksibilitas tinggi |
| Ketebalan tembaga | 1oz / 2oz | Menangani kapasitas saat ini yang berbeda |
| Jumlah lapisan | 1–6 lapisan | Mendukung desain sirkuit yang sederhana hingga kompleks |
| Permukaan akhir | ENIG / OSP / HASL | Melindungi tembaga dan meningkatkan kemampuan solder |
| Min. TRACE WIDTH | 0,05 mm | Memungkinkan perutean sirkuit densitas tinggi |
| Min. Ukuran lubang | 0,1 mm | Cocok untuk aplikasi mikro-via |
| Suhu operasi. | -40 ° C hingga +150 ° C. | Berkinerja andal di lingkungan yang ekstrem |
| Tekuk jari -jari | Serendah 1 mm | Sempurna untuk skenario lentur dinamis |
| Kontrol Impedansi | ± 10% toleransi | Memastikan integritas sinyal yang stabil |
Parameter ini membuat PCB FPC ideal untuk industri yang menuntut miniaturisasi, fleksibilitas, dan daya tahan.
Keuntungan unik dari PCB FPC telah menyebabkan adopsi luas di berbagai sektor:
Smartphone & Tablet: Interkoneksi kompak antara tampilan, baterai, dan prosesor.
Perangkat yang dapat dikenakan: FPC ultra-tipis memberikan integrasi yang mulus untuk jam tangan, pelacak kebugaran, dan headset VR.
Laptop & Konsol Gaming: Sirkuit fleksibel dengan kepadatan tinggi meningkatkan keandalan sinyal di selungkup yang ketat.
ADAS & Infotainment: PCB fleksibel memastikan koneksi yang stabil dalam ruang dasbor terbatas.
Sistem Pencahayaan LED: Peningkatan ketahanan panas mendukung pencahayaan otomotif berkinerja tinggi.
Manajemen Baterai: PCB FPC menahan getaran dan fluktuasi suhu di EV.
Perangkat Pencitraan Diagnostik: Desain Fleksibel mendukung pemindai medis kompak.
Monitor Kesehatan yang Dapat Dipakai: Sirkuit ringan dan biokompatibel memungkinkan desain ramah pasien.
Alat Bedah: Instrumen Presisi Daya FPCS tinggi dalam operasi invasif minimal.
Robotika & Otomasi: Kemampuan lentur dinamis memungkinkan integrasi dalam lengan robot.
Instrumen Aerospace: Resistensi suhu ekstrem memastikan keandalan jangka panjang.
Solusi 5G & IoT: Transmisi sinyal berkecepatan tinggi mendukung jaringan generasi berikutnya.
PCB FPC memberikan beberapa manfaat yang membuatnya sangat diperlukan dalam elektronik canggih:
Dengan mengganti harness kabel besar, FPC mengurangi ukuran dan berat perangkat secara keseluruhan secara signifikan.
Mereka menekuk, melipat, dan memutar tanpa kehilangan kinerja, memungkinkan tata letak kompak dalam rakitan yang kompleks.
Dengan lebih sedikit titik interkoneksi dan sambungan solder, FPC meminimalkan risiko kegagalan dan meningkatkan umur panjang.
Dirancang untuk menahan kondisi lingkungan yang ekstrem, mereka ideal untuk aplikasi otomotif, kedirgantaraan, dan industri.
Impedansi terkontrol memastikan kinerja sinyal frekuensi tinggi yang efisien, stabil, dan andal.
Memproduksi PCB FPC berkualitas tinggi melibatkan teknologi mutakhir:
Pengeboran Laser: Mencapai mikro-VIA yang sangat halus untuk interkoneksi dengan kepadatan tinggi.
Inspeksi Optik Otomatis (AOI): Memastikan produksi bebas cacat dan kualitas yang konsisten.
Proses elektroplating: Meningkatkan adhesi dan daya tahan tembaga.
Aplikasi CoverLay & Overlay: Memberikan perlindungan tambahan terhadap tekanan mekanis.
Pengujian Kontrol Impedansi: menjamin kinerja sinyal yang stabil untuk sirkuit berkecepatan tinggi.
A: Perbedaan utama terletak pada fleksibilitas. PCB yang kaku diperbaiki dan digunakan dalam rakitan statis, sementara PCB FPC dapat menekuk, melipat, dan memutar tanpa kerusakan, membuatnya cocok untuk lingkungan yang dinamis atau kompak seperti smartphone, barang yang dapat dikenakan, dan dasbor otomotif.
A: PCB FPC berkualitas tinggi, seperti yang diproduksi oleh fanway, direkayasa untuk menahan kondisi ekstrem. Dengan kisaran suhu operasi dari -40 ° C hingga +150 ° C dan resistensi getaran yang ditingkatkan, mereka dapat berkinerja lebih baik selama lebih dari 10 tahun dalam aplikasi yang menuntut seperti elektronik otomotif dan instrumentasi kedirgantaraan.
Dengan dekade keahlian dalam pembuatan sirkuit fleksibel,Jalan kencangMemberikan solusi PCB FPC presisi tinggi, andal, dan dapat disesuaikan. Fasilitas produksi canggih kami, kontrol kualitas yang ketat, dan rekayasa inovatif memungkinkan kami untuk memberikan produk yang memenuhi tuntutan industri yang berkembang di seluruh dunia.
Apakah Anda memerlukan prototipe lapisan tunggal atau solusi fleksibel multi-lapisan untuk aplikasi frekuensi tinggi, fanway memastikan setiap papan sirkuit dioptimalkan untuk kinerja, keandalan, dan efisiensi biaya.
Jika Anda ingin mengintegrasikan solusi PCB FPC ke dalam produk Anda,Hubungi kamihari ini untuk membahas persyaratan proyek Anda. Tim teknik kami siap membantu Anda mencapai desain generasi berikutnya dengan teknologi mutakhir.
