Dari desain PCB hingga produksi massal, Fanway memberikan layanan manufaktur PCB cepat giliran sebagai solusi satu atap untuk memenuhi beragam persyaratan proyek Anda dan mempercepat waktu-ke-pasar Anda.

PCB lapisan ganda
  • PCB lapisan gandaPCB lapisan ganda
  • PCB lapisan gandaPCB lapisan ganda
  • PCB lapisan gandaPCB lapisan ganda

PCB lapisan ganda

Anda disambut untuk datang ke Fanway Factory untuk membeli penjualan terbaru, harga rendah, dan pcb lapisan ganda berkualitas tinggi. Kami berharap dapat bekerja sama dengan Anda.

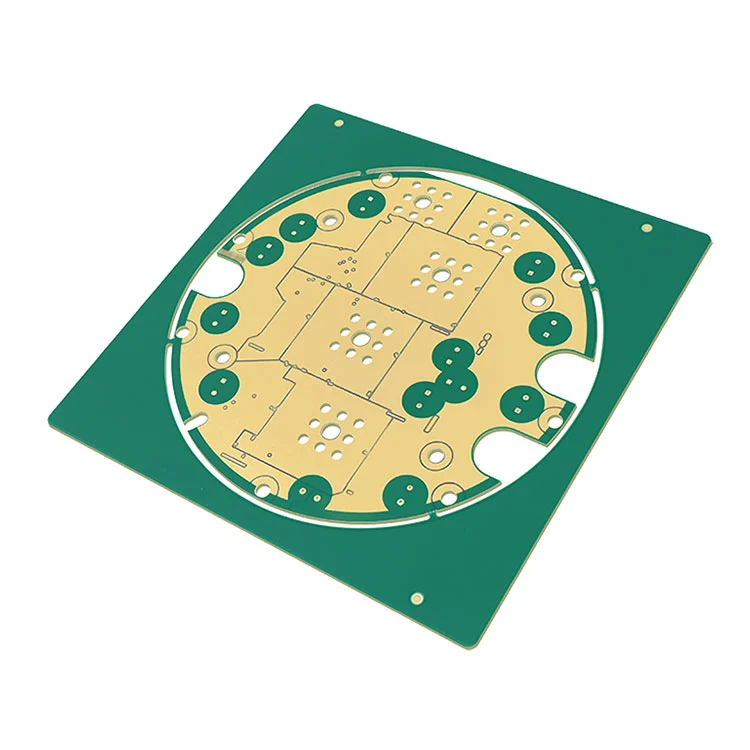

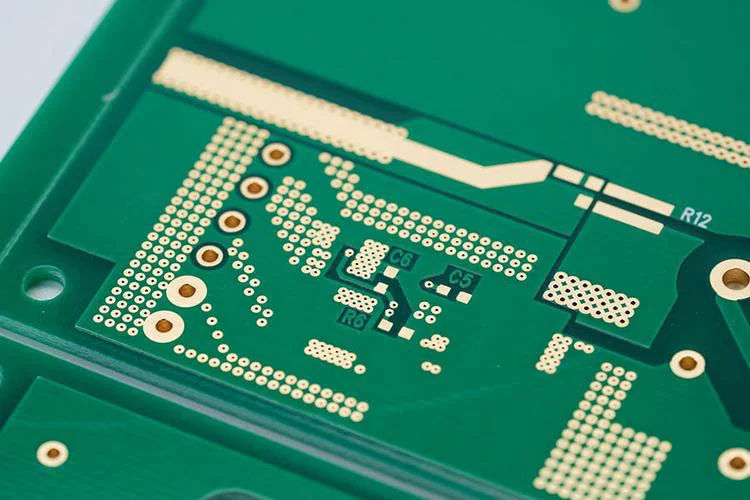

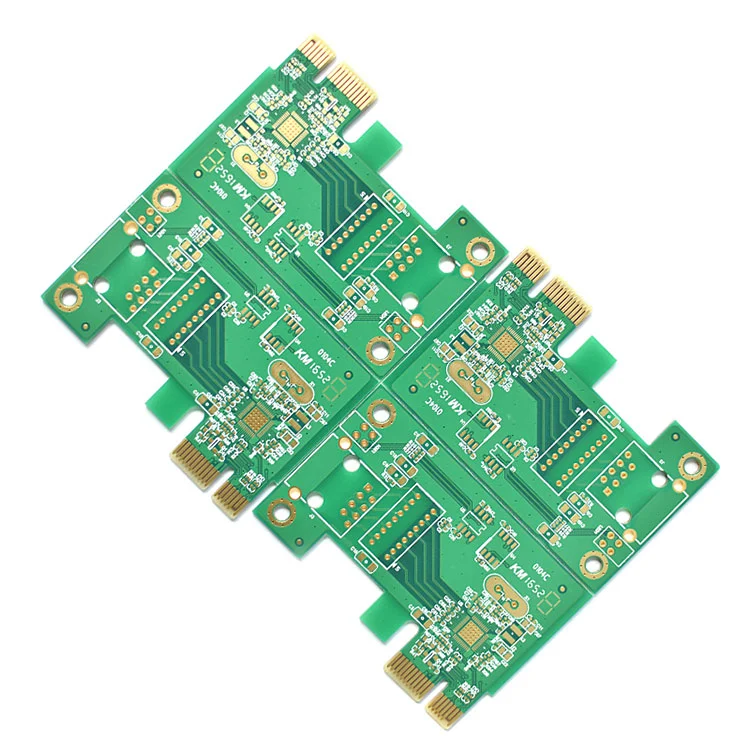

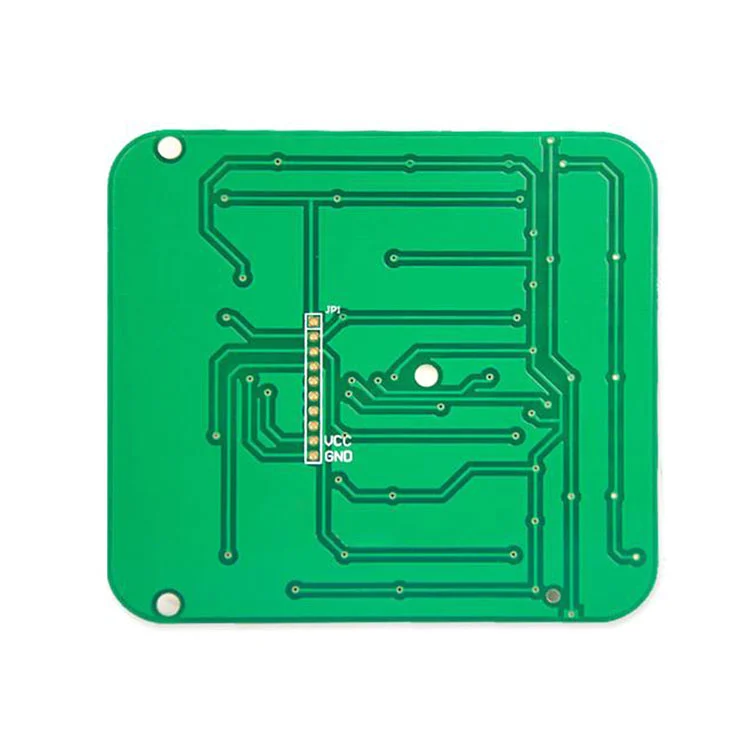

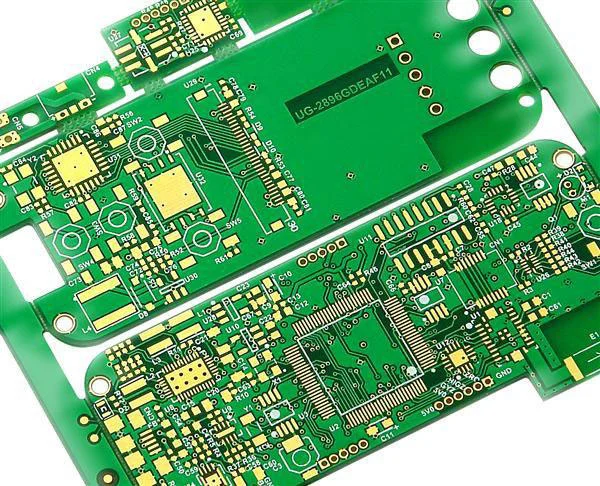

PCB lapisan ganda (PCB dua sisi) mengintegrasikan dua lapisan tembaga konduktif pada substrat (FR-4), saling berhubungan melalui lubang melalui lubang (PTH) atau VIAS. Sebagai pemasok PCB profesional di China, Fanway menawarkan biaya rendah dan cepat giliran pcb ganda.

Double Layer Pcb


Mengapa PCB Lapisan Ganda Fanway?

Presisi Presisi

Precision Manufacturing

Dukung pengeboran laser, vias mikro, dan hdi.

Pengujian yang ketat

Rigorous Testing

100% Pengujian Listrik dan Inspeksi AOI.

Kualitas Bersertifikat

Certified Quality

Sesuai dengan IPC-A-600 Kelas 2/3, UL 94V-0.

Pengiriman cepat

Fast Delivery

Prototipe selesai dalam 24 jam, pesanan curah selesai dalam 5 hari.


Keuntungan PCB lapisan ganda di fanway

Efisiensi Ruang:Routing sisi ganda untuk tata letak yang ringkas.

Pengurangan EMI:Optimalisasi bidang tanah.

Efisiensi Biaya:Pilihan terbaik untuk prototipe dan produksi kompleks tengah.

Kekuatan mekanis:Diperkuat melalui pelapisan tahan getaran.


Konfigurasi Lapisan PCB Lapisan Ganda di Fanway

Lapisan tembaga ganda:Komponen dan jejak dukungan di kedua sisi.

Substrat:FR-4, aluminium pada opsional.

Koneksi Inter Layer:Melalui lubang, buta, atau terkubur.

Perlindungan:Topeng Solder Sisi Ganda dan Silkscreen.

Kemampuan Desain:Dukung SMT dan melalui komponen lubang keduanya.

Perutean Lapisan Lintas Mengurangi Ukuran Papan dan Meningkatkan Kejelasan Sinyal.


Proses pembuatan PCB lapisan ganda

Persiapan laminasi (CCL dua sisi).

Pengeboran & Via Metalisasi (PTH).

Photolithography dan Etsa Tembaga.

Pencetakan Topeng Solder Sisi Ganda/Silkscreen.

Finishing permukaan (ENIG, HASL, atau perendaman perak).

Spesifikasi teknis

Ketebalan:0.8–3.0mm (standar 1.6mm).

Berat tembaga:1–3 oz.

Jejak/Ruang:0.15mm (6 mil).

Punyaku melalui diameter:0.3mm (12 mil).

Kekuatan dielektrik:20 kV/mm (FR-4).

Double Layer Pcb
