Apa Itu PCB FR4 dan Mengapa Penting dalam Elektronika?

Artikel ini menjelaskan pengertian PCB FR4, sifat-sifatnya, proses pembuatan, kelebihan, keterbatasan, aplikasi dunia nyata, dan perbandingan dengan bahan PCB alternatif. Ini memberikan wawasan praktis bagi para insinyur, penghobi, pembeli, dan penggemar teknologi. Anda juga akan menemukan bagian FAQ terperinci yang menjawab pertanyaan umum terkait PCB FR4.

📑 Daftar Isi

• Apa itu PCB FR4?
• Bagaimana PCB FR4 Dibuat?
• Mengapa Memilih Bahan FR4 untuk PCB?
• Properti FR4 Mana yang Paling Penting?
• Apa Aplikasi PCB FR4 yang Umum?
• Bagaimana FR4 Dibandingkan Dengan Bahan PCB Lainnya?
• Pertanyaan yang Sering Diajukan

❓ Apa itu PCB FR4?

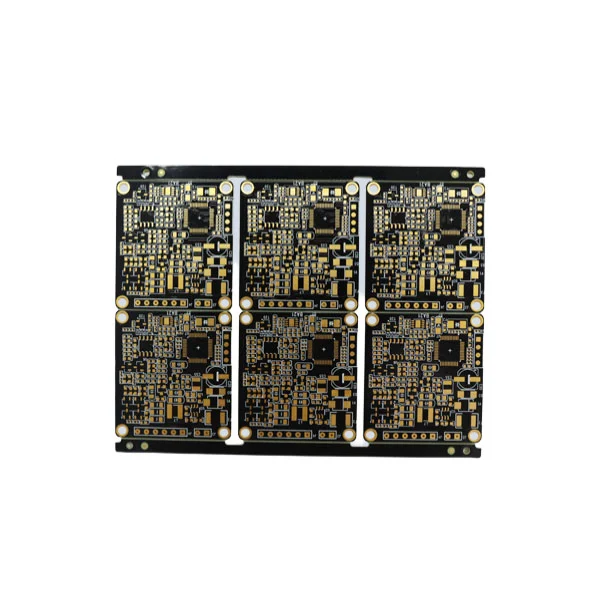

SebuahPCB FR4mengacu pada Papan Sirkuit Cetak yang menggunakanFR4sebagai bahan dasarnya. FR4 adalah singkatan dari “Flame Retardant 4,” yang merupakan sebutan kelas yang diberikan untuk bahan laminasi epoksi yang diperkuat fiberglass. Ini adalah substrat standar de facto yang digunakan di sebagian besar perangkat elektronik karena kekuatan mekaniknya yang kuat, insulasi listrik yang sangat baik, dan kapasitas untuk beroperasi dalam rentang suhu yang luas.

Istilah “PCB” berarti platform yang menghubungkan komponen elektronik melalui sirkuit tembaga tergores dan lubang berlapis. Jika dikombinasikan dengan FR4, papan ini akan menjadi papan yang tahan lama dan andal, cocok untuk segala hal mulai dari perangkat elektronik konsumen berbiaya rendah hingga sistem kontrol industri.

❓ Bagaimana PCB FR4 Dibuat?

Pembuatan PCB FR4 melibatkan beberapa langkah tepat untuk memastikan konsistensi dan kualitas. Elemen dasarnya meliputi foil tembaga, lembaran laminasi FR4, dan serangkaian proses yang mengubah bahan mentah menjadi papan sirkuit fungsional.

📍 Proses Pembuatan Langkah demi Langkah

1. Persiapan Bahan:Lembaran laminasi FR4 dipotong sesuai ukuran dan dibersihkan.
2. Laminasi Tembaga:Lapisan tembaga terikat pada inti FR4 di bawah panas dan tekanan.
3. Ukiran foto:Masker fotosensitif diterapkan dan terkena sinar UV untuk menentukan jejak tembaga.
4. Etsa:Tembaga yang tidak diinginkan dihilangkan menggunakan etsa kimia, sehingga meninggalkan pola sirkuit yang presisi.
5. Pengeboran:Mesin CNC mengebor lubang untuk vias dan kabel komponen.
6. Pelapisan:Dinding lubang dilapisi dengan tembaga untuk menghubungkan lapisan secara elektrik.
7. Masker Solder & Layar Sutra:Lapisan pelindung dan tanda identifikasi diterapkan.
8. Pengujian dan Inspeksi:Papan yang sudah jadi menjalani pengujian kelistrikan untuk mendeteksi kesalahan dan memastikan kinerja.

❓ Mengapa Memilih Bahan FR4 untuk PCB?

Memilih material FR4 untuk fabrikasi PCB menawarkan berbagai manfaat yang menjadikannya ideal untuk banyak aplikasi. Kinerjanya yang seimbang, efektivitas biaya, dan keserbagunaannya berkontribusi pada penerapannya secara luas.

🤔 Keunggulan Utama FR4

• Kekuatan Tinggi:Stabilitas mekanis yang sangat baik untuk beban statis dan dinamis.
• Isolasi yang Baik:Konstanta dielektrik rendah dan tangen rugi mengurangi distorsi sinyal.
• Tahan Api:Memenuhi standar keselamatan karena sifat pemadamannya sendiri.
• Toleransi Suhu:Berkinerja baik pada rentang suhu yang luas (biasanya hingga ~130°C).
• Efisiensi Biaya:Harga kompetitif dibandingkan dengan komposit canggih.

❓ Properti FR4 Mana yang Paling Penting Saat Mendesain PCB?

Saat memilih bahan untuk desain PCB, para insinyur mengevaluasi beberapa sifat utama yang mempengaruhi kinerja dan keandalan. FR4 menunjukkan karakteristik yang menguntungkan di banyak kriteria.

❓ Apa Aplikasi Umum PCB FR4?

PCB FR4 ada di mana-mana karena keserbagunaan dan keandalannya. Di bawah ini adalah ikhtisar aplikasi di mana kinerja FR4 sangat baik.

🌍 Kasus Penggunaan Umum

• Elektronik Konsumen:Ponsel pintar, tablet, peralatan rumah tangga.
• Pengendalian Industri:PLC, pengontrol gerak, catu daya.
• Elektronik Otomotif:Dasbor, sensor, sistem infotainment.
• Perangkat Komunikasi:Router, modul RF, peralatan jaringan.
• Alat kesehatan:Mesin diagnostik, pengontrol peralatan.

❓ Bagaimana FR4 Dibandingkan Dengan Bahan PCB Lainnya?

Insinyur sering memilih antara FR4 dan material alternatif seperti polimida, Rogers, atau substrat inti logam. Setiap bahan menawarkan manfaat unik yang disesuaikan untuk kebutuhan spesifik.

❓ Pertanyaan yang Sering Diajukan (FAQ)

Q:Apa kepanjangan dari “FR4” pada PCB?

A:FR4 adalah singkatan dari “Flame Retardant 4,” yang menunjukkan laminasi epoksi yang diperkuat kaca yang tahan api dan memberikan kekuatan struktural untuk PCB.

Q:Mengapa FR4 digunakan secara luas di industri PCB?

A:FR4 menggabungkan kekuatan mekanik, isolasi listrik, ketahanan termal, dan efektivitas biaya, sehingga cocok untuk berbagai aplikasi elektronik.

Q:Bisakah FR4 digunakan dalam aplikasi RF frekuensi tinggi?

A:Meskipun FR4 digunakan pada rangkaian frekuensi rendah, rangkaian RF frekuensi tinggi sering kali memerlukan bahan seperti Rogers yang memiliki rugi-rugi dielektrik yang lebih rendah untuk integritas sinyal yang lebih baik.

Q:Bagaimana pengaruh kelembapan terhadap PCB FR4?

A:FR4 memiliki ketahanan terhadap kelembapan yang baik, tetapi paparan kelembapan tinggi dalam jangka panjang masih dapat memengaruhi kinerja. Lapisan pelindung dan lapisan konformal membantu mengurangi hal ini.

Q:Apakah FR4 cocok untuk elektronik otomotif?

A:Ya, FR4 banyak digunakan dalam elektronik otomotif karena stabilitas termal dan daya tahannya, meskipun varian suhu tinggi tertentu dapat dipilih untuk lingkungan ekstrem.

📌 Pikiran Terakhir

MemahamiPCB FR4sangat penting bagi siapa pun yang bekerja atau belajar tentang desain dan manufaktur elektronik. Karakteristiknya yang seimbang menjadikannya material tulang punggung bagi banyak perangkat di seluruh dunia. Baik Anda mengevaluasi material untuk proyek baru atau memilih pemasok, FR4 tetap menjadi pilihan yang dapat diandalkan.

Untuk fabrikasi PCB FR4 berkualitas tinggi yang disesuaikan dengan spesifikasi Anda, pertimbangkan untuk bermitra denganShenzhen Fanway Technology Co, Ltd— penyedia solusi manufaktur PCB presisi yang tepercaya.Kontakkita.
