Papan Sirkuit Cetak (PCB)adalah tulang punggung hampir semua perangkat elektronik—mulai dari gadget konsumen hingga sistem kontrol industri. Papan ini menyediakan dukungan mekanis dan interkoneksi listrik antar komponen elektronik. Di dunia yang berbasis elektronik saat ini, desain, material, dan kualitas fabrikasi PCB sangat penting untuk kinerja, keandalan, dan biaya.
Mereka menyediakan cara yang ringkas, dapat diulang, dan andal untuk menghubungkan komponen-komponen.
Mereka memastikan integritas sinyal, distribusi daya, dan manajemen termal.
Dengan tren seperti miniaturisasi, 5G, AI, dan IoT, PCB canggih (misalnya HDI, rigid-flex) menjadi pusat inovasi.
Pasar PCB global diproyeksikan mencapai USD ~117,53 miliar pada tahun 2032, yang mencerminkan permintaan yang kuat.
Saat memilih PCB, Anda biasanya akan menghadapi keputusan antaraFR4 (kaku)DanRigid-Flex (hibrida dari kaku + fleksibel). Pilihannya bergantung pada batasan mekanis, kelistrikan, dan desain produk Anda. Di bawah ini adalah panduan pertanyaan “bagaimana / mengapa / apa” untuk membantu Anda memutuskan:
| Pertimbangan | Pertanyaan Kunci | Panduan Khas |
|---|---|---|
| Tekanan Mekanik & Lenturan | Berapa banyak kelenturan atau pembengkokan yang akan dialami papan dalam siklus hidupnya? | Gunakan Rigid-Flex jika perlu sering membungkuk atau melipat; FR4 jika papan tetap rata. |
| Batasan Ruang & Berat | Mengapa bobot atau kekompakan sangat penting? | Rigid-Flex dapat mengurangi kebutuhan akan konektor dan kabel antar papan, sehingga menghemat ruang dan berat. |
| Biaya & Hasil | Berapa anggaran dan volume yang diharapkan? | FR4 lebih sederhana dan hemat biaya pada volume tinggi; Rigid-Flex memiliki kompleksitas proses dan biaya yang lebih tinggi. |
| Integritas Sinyal & Jumlah Lapisan | Berapa banyak lapisan / seberapa padat jejak Anda? | Keduanya dapat mendukung jumlah lapisan yang tinggi, namun rigid-flex dapat membantu perutean di ruang terbatas. |
| Termal, Getaran, Keandalan | Mengapa mengutamakan daya tahan dan keandalan? | Rigid-Flex sering kali bekerja lebih baik dalam kondisi guncangan dan getaran, namun harus dirancang dengan hati-hati. |
Sekarang mari kita periksa secara detail kedua varian tersebut.

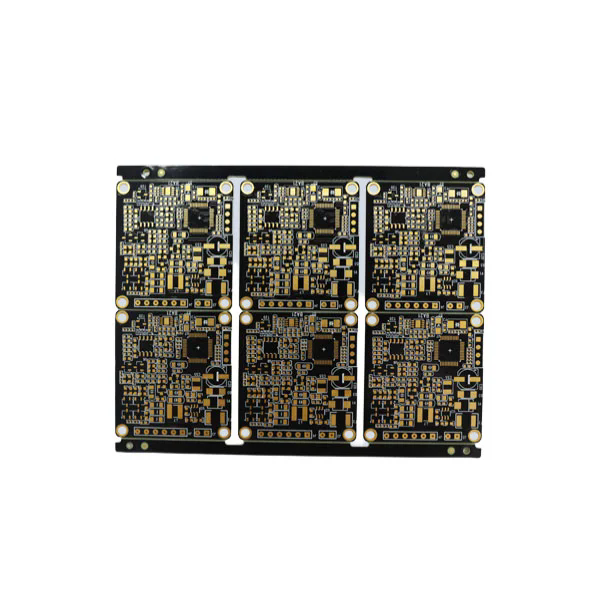

FR4 adalah substrat yang paling umum digunakan untuk PCB kaku. “FR” adalah singkatan dariTahan Api, dan “4” adalah tingkatan materi. Ini terdiri dari kain tenun fiberglass dengan pengikat resin epoksi.
Di bawah ini adalah tabel tipikalPCB FR4parameter (angka-angka ini mungkin berbeda menurut pemasok dan kelas Tg):
| Parameter | Nilai/Rentang Khas | Catatan / Pentingnya |
|---|---|---|
| Konstanta dielektrik (Dk) | 3,8 – 4,8 (pada 1MHz) | Mempengaruhi kontrol impedansi dan penundaan sinyal. |
| Faktor disipasi (Df) | ~0,009 (pada 1MHz) | Loss tangent: kehilangan sinyal pada frekuensi tinggi. |
| Kekuatan listrik | 800 – 1800 V/mil | Kekuatan kerusakan dielektrik. |
| Tg (Suhu Transisi Kaca) | 130 °C, 140 °C, 150 °C, 170 °C | Tg yang lebih tinggi memberikan keandalan termal yang lebih baik. |
| Ketebalan papan | 0,4 mm – 3,2 mm (umum) | Tergantung pada kendala mekanis/fit. |
| Ketebalan tembaga | 1 ons (≈35 µm), 2 ons, 3 ons, 4 ons | Tembaga yang lebih berat untuk jalur arus yang lebih tinggi. |
| Jejak / spasi minimum | ~4 mil (0,1 mm) atau lebih baik | Tergantung pada kemampuan manufaktur. |
| Permukaan akhir | ENIG, HASL, OSP, Immersion Ag, dll. | Mempengaruhi kemampuan solder, keandalan. |
Elektronik konsumen (ponsel pintar, perangkat yang dapat dikenakan, peralatan)
Papan kontrol industri, papan AD, catu daya
Ketika papan tetap rata, tanpa perlu dilipat atau dilenturkan
Tidak dapat ditekuk atau dilenturkan tanpa risiko retak atau delaminasi (karena struktur kaca+epoksi yang kaku)
Untuk elektronik kompak dan multi-segmen yang memerlukan interkoneksi fleksibel, rigid-flex mungkin lebih disukai

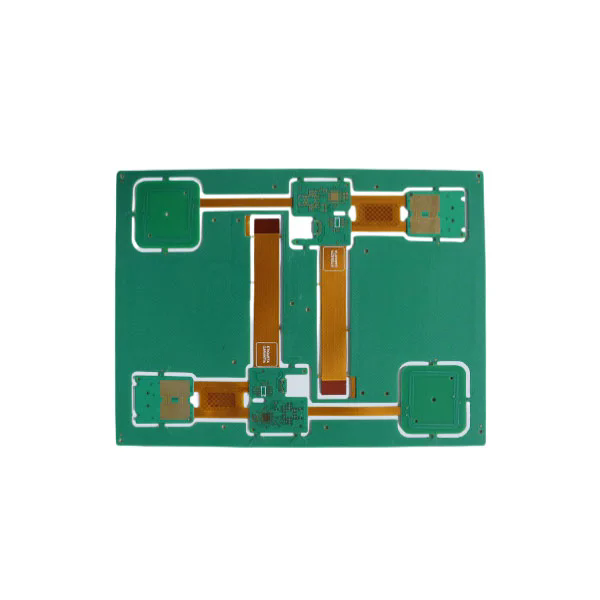

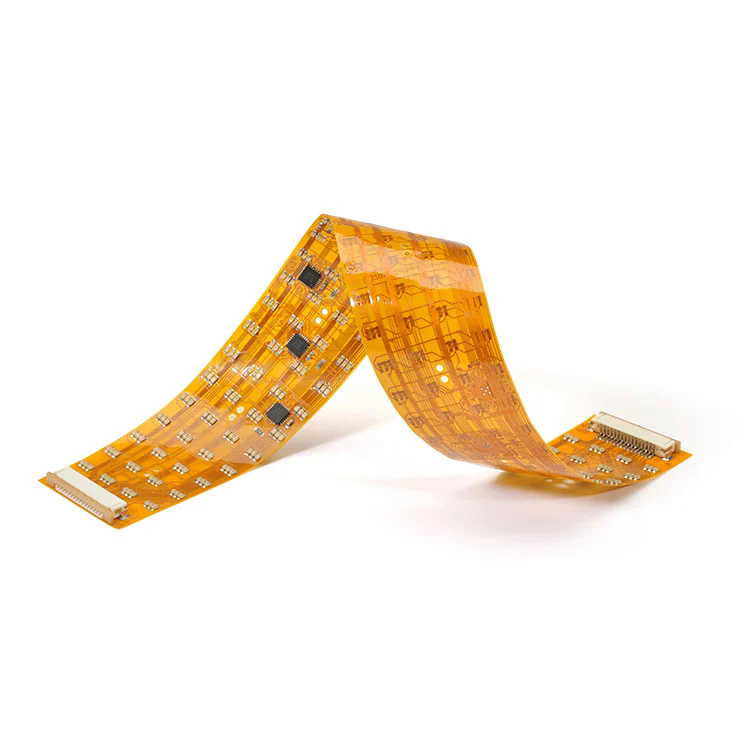

PCB kaku-fleksibelmenggabungkan bagian sirkuit kaku (biasanya FR4) dan bagian sirkuit fleksibel (polimida, poliester, dll.) dalam satu papan terintegrasi. Ini memungkinkan pelenturan, pelipatan, dan struktur 3D sambil mempertahankan dukungan kaku untuk pemasangan komponen.
Desain harus mengelola zona fleksibel dengan hati-hati (radius tikungan, penumpukan lapisan, transisi tembaga)
Lapisan yang kaku dan fleksibel dilaminasi melalui perawatan ikatan dan adhesi yang terkontrol.
Bahan fleksibel yang umum: film polimida, film penutup, lapisan perekat
Sudut lipatan per lapisan terbatas (misalnya, polimida seringkali ~0,5–2° per lapisan).
Dari referensi industri:
| Barang | Parameter / Kemampuan | Catatan |
|---|---|---|
| Ketebalan Papan Kaku + Fleksibel | 0,25 mm hingga 6,0 mm (gabungan) | Tergantung pada kombinasi lapisan dan struktur |
| Lapisan | Hingga 32 lapisan dalam beberapa desain | Penggabungan kaku + fleksibel multi-lapis |
| Jejak / spasi minimum | 0,075 mm / 0,075 mm (≈ 3 juta) | Wilayah fleksibel dengan kepadatan tinggi |
| Ukuran lubang minimum/ukuran bantalan | 0,10 mm / 0,35 mm | Untuk microvias, lubang tembus dll. |
| Ketebalan tembaga maksimal | 4 ons (bagian kaku) | Untuk bagian kaku arus deras |
| Tembaga fleksibel (bagian fleksibel) | 0,5 – 2 ons | Tembaga lebih ringan di area fleksibel |
| Opsi penyelesaian permukaan | ENIG, Ag perendaman, OSP, HASL, dll. | Untuk bagian kaku dan fleksibel |
| Adhesi & laminasi | Persiapan adhesi khusus (plasma, oksida coklat) | Untuk memastikan ikatan yang fleksibel dan kaku |
Sangat baik dalam getaran tinggi, guncangan, ruang terbatas (misalnya ruang angkasa, peralatan medis)
Mengurangi/menghilangkan konektor dan kabel antar papan
Menyederhanakan perakitan dengan mengintegrasikan fungsi yang kaku dan fleksibel dalam satu bagian
Memungkinkan pelipatan sirkuit 3D atau struktur multi-bidang
Kompleksitas manufaktur yang lebih tinggi, risiko hasil yang lebih besar
Membutuhkan desain yang cermat terutama di zona fleksibel (radius tikungan, penghilangan tegangan)
Biaya per papan lebih tinggi, namun biaya sistem dapat berkurang karena lebih sedikit konektor, kabel, dan langkah perakitan
Q1: Seberapa tebal PCB untuk aplikasi saya?
A1: Ketebalan PCB bergantung pada batasan mekanis, termal, dan ruang. Papan FR4 kaku yang khas berkisar antara 0,4 mm hingga 3,2 mm. Dalam desain kaku-fleksibel, ketebalan gabungan sering kali antara 0,25 mm hingga 6,0 mm. Semakin tipis papannya, semakin banyak fleksibilitasnya, tetapi stabilitas mekanisnya menurun.
Q2: Mengapa memilih papan kaku-fleksibel dibandingkan papan kaku dan papan fleksibel terpisah?
A2: Rigid-flex mengurangi langkah konektor, pengkabelan, dan perakitan; meningkatkan keandalan dalam getaran, dan memungkinkan pelipatan 3D yang ringkas. Ini mengintegrasikan zona pemasangan kaku dan bagian fleksibel dalam satu papan.
Q3: Sifat kelistrikan FR4 apa yang paling memengaruhi integritas sinyal?
A3: Konstanta dielektrik (Dk) mempengaruhi impedansi dan kecepatan propagasi; faktor disipasi (Df) mempengaruhi hilangnya sinyal, terutama pada frekuensi tinggi; ketebalan tembaga dan geometri jejak juga memainkan peran penting.
PadaBagaimanapun, kami berspesialisasi dalam perancangan dan pembuatan solusi Papan Sirkuit Cetak berkinerja tinggi yang disesuaikan dengan aplikasi yang ketat. Baik Anda memerlukan PCB kaku FR4 standar atau papan Rigid-Flex yang kompleks, tim teknik kami menerapkan keahlian puluhan tahun untuk mengoptimalkan tata letak, penumpukan, pemilihan material, dan strategi manufaktur.
Kami mematuhi standar kualitas dan keandalan yang ketat, mematuhi pedoman IPC, dan mendukung proses lanjutan seperti HDI, microvia, dan impedansi terkontrol. Keunggulan kompetitif kami terletak pada keseimbangan biaya, hasil, dan kemampuan tingkat lanjut untuk kebutuhan produk Anda.
Jika Anda sedang mempertimbangkan apakah akan menggunakan FR4 atau rigid-flex dalam desain Anda berikutnya, atau perlu membuat prototipe atau skala produksi, Fanyway siap membantu.Hubungi kamihari ini untuk mendiskusikan persyaratan proyek Anda dan mendapatkan penawaran.
