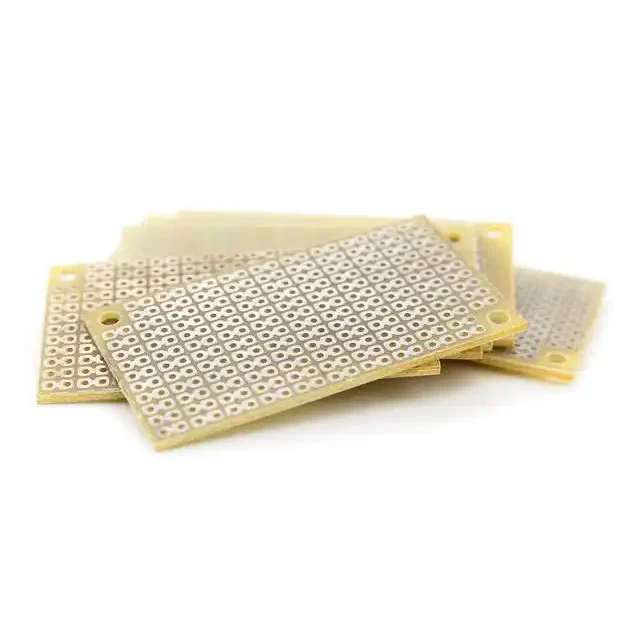

PCB keramik(Papan Sirkuit Cetak) dengan cepat mendapatkan daya tarik di industri yang menuntut kinerja termal, keandalan, dan miniaturisasi yang tinggi. Tidak seperti papan FR4 tradisional, PCB keramik menggunakan bahan keramik sebagai substratnya, menawarkan pembuangan panas, kekuatan mekanik, dan isolasi listrik yang unggul.
PCB keramik adalah papan sirkuit cetak khusus yang menggunakan bahan keramik—umumnya aluminium oksida (Al₂O₃), aluminium nitrida (AlN), atau berilium oksida (BeO)—sebagai substrat dasar. Bahan-bahan ini dipilih karena konduktivitas termalnya yang luar biasa, isolasi listrik, dan stabilitasnya dalam kondisi suhu tinggi.
Fitur Utama dan Parameter PCB Keramik:
| Parameter | Rentang / Spesifikasi Khas | Keterangan |
|---|---|---|
| Bahan Substrat | Al₂o₃, AlN, BEAO Beo | Menentukan konduktivitas termal dan sifat isolasi listrik |
| Konduktivitas Termal | 20–200 W/m·K | Pembuangan panas yang efisien untuk komponen berdaya tinggi |
| Konstanta Dielektrik (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Memastikan integritas sinyal dalam aplikasi frekuensi tinggi |
| Koefisien Ekspansi Termal (CTE) | 6–7 ppm/°C | Mengurangi tekanan antara PCB dan komponen yang dipasang |
| Suhu Operasional Maksimum | 450–1000°C | Mendukung pengoperasian suhu tinggi tanpa degradasi media |
| Ketebalan | 0,2–3,0 mm | Mendukung desain tipis dan kaku |
| Lapisan Tembaga | 35–105 mikron | Memberikan daya dukung arus yang cukup |
| Permukaan Selesai | Emas, Nikel, Timah, Perak | Memastikan keandalan dalam penyolderan dan daya tahan jangka panjang |
PCB keramik sering dikategorikan menjadiTembaga Berikat Langsung (DBC), Pematrian Logam Aktif (AMB), DanTeknologi Film Tebalpapan. Masing-masing jenis memenuhi kebutuhan spesifik, mulai dari modul daya arus tinggi hingga perangkat mikroelektronik, menawarkan keunggulan unik dalam manajemen termal dan ketahanan mekanis.
Pembuangan Panas Unggul:
LED berdaya tinggi, modul RF, dan elektronika daya menghasilkan panas yang signifikan. PCB keramik menyediakan jalur termal yang efisien, mencegah panas berlebih, meningkatkan umur panjang, dan menjaga kinerja stabil dalam kondisi beban tinggi. PCB keramik berbasis aluminium nitrida, misalnya, dapat melebihi tingkat konduktivitas termal sebesar 200 W/m·K, jauh lebih unggul dibandingkan papan FR4 standar (~0,3 W/m·K).
Stabilitas Frekuensi Tinggi:
Substrat keramik menunjukkan kehilangan dielektrik yang rendah, yang memastikan redaman sinyal minimal di sirkuit frekuensi tinggi. Hal ini menjadikannya ideal untuk aplikasi RF, modul 5G, dan perangkat komunikasi satelit.
Stabilitas Mekanik dan Kimia:
Keramik tahan terhadap korosi, kelembapan, dan guncangan termal, yang sangat penting dalam lingkungan otomotif, ruang angkasa, dan industri di mana PCB terpapar pada kondisi yang keras.
Miniaturisasi dan Desain Kepadatan Tinggi:
Dengan maraknya perangkat elektronik kompak, PCB keramik memungkinkan penempatan komponen yang lebih rapat tanpa mengorbankan manajemen panas. Kekakuan strukturalnya mendukung komponen berat atau berdensitas tinggi.
Keandalan Jangka Panjang:
PCB keramik mempertahankan kinerja dalam jangka waktu lama bahkan di bawah suhu tinggi dan tekanan mekanis, sehingga mengurangi kebutuhan akan penggantian yang sering atau kegagalan sistem.
PCB keramik merupakan bagian integral dalam sektor yang membutuhkan kinerja termal tinggi dan rekayasa presisi. Aplikasi utama meliputi:
Pencahayaan LED:LED berdaya tinggi mendapat manfaat dari pembuangan panas PCB keramik yang sangat baik, sehingga meningkatkan kecerahan dan masa pakai.
Elektronika Daya:Inverter, konverter, dan driver motor mengandalkan PCB keramik DBC untuk mengatur arus dan panas.
Industri Otomotif:Kendaraan listrik dan sistem hibrida menggunakan PCB keramik dalam modul manajemen baterai dan powertrain.
Telekomunikasi:Perangkat RF dan 5G memerlukan transmisi sinyal yang stabil pada frekuensi tinggi, yang dapat dicapai dengan substrat keramik dengan kerugian rendah.
Alat kesehatan:Sirkuit dengan keandalan tinggi untuk sistem pencitraan, laser, dan diagnostik menggunakan PCB keramik untuk mempertahankan pengoperasian yang presisi di bawah suhu tinggi.
Tren yang Muncul:
Integrasi dengan Elektronik Fleksibel:Menggabungkan PCB keramik dengan substrat fleksibel memungkinkan desain hybrid untuk perangkat yang dapat dikenakan dan robotika kompak.
Manajemen Termal Tingkat Lanjut:Inovasi seperti pipa panas tertanam atau pendinginan saluran mikro diterapkan bersama dengan PCB keramik untuk lebih meningkatkan kinerja.
Miniaturisasi Modul Daya Tinggi:Substrat keramik mendukung interkoneksi kepadatan tinggi dalam faktor bentuk kecil, memungkinkan peralatan elektronik konsumen dan industri generasi berikutnya.
Manufaktur Ramah Lingkungan:Teknik produksi PCB keramik ramah lingkungan semakin populer, mengurangi dampak lingkungan sekaligus mempertahankan kinerja tinggi.
Q1: Apa keuntungan menggunakan PCB keramik dibandingkan PCB inti logam?
A1:PCB keramik menawarkan konduktivitas termal yang unggul, kehilangan dielektrik yang lebih rendah, ketahanan suhu yang lebih tinggi, dan stabilitas mekanik yang lebih baik dibandingkan dengan PCB inti logam. Meskipun inti logam unggul dalam penyebaran panas, keramik memberikan manajemen termal yang tepat di titik panas lokal dan menjaga isolasi listrik secara bersamaan.
Q2: Bagaimana ketebalan PCB keramik mempengaruhi kinerjanya?
A2:Substrat keramik yang lebih tebal meningkatkan kekuatan mekanik dan memungkinkan kapasitas arus yang lebih tinggi namun mungkin sedikit mengurangi efisiensi pembuangan panas per satuan ketebalan. Memilih ketebalan optimal menyeimbangkan kekakuan, kinerja termal, dan kelayakan manufaktur untuk aplikasi yang diinginkan.
Q3: Dapatkah PCB keramik digunakan dalam aplikasi frekuensi tinggi?
A3:Ya, PCB keramik memiliki kehilangan dielektrik yang rendah dan permitivitas yang stabil, menjadikannya ideal untuk sirkuit RF, modul 5G, dan aplikasi gelombang mikro, yang memerlukan integritas sinyal.
Q4: Apakah PCB keramik lebih mahal daripada papan FR4 tradisional?
A4:Ya, PCB keramik umumnya memiliki biaya dimuka yang lebih tinggi karena kerumitan bahan dan pemrosesan. Namun, keandalan jangka panjang, efisiensi termal, dan penurunan tingkat kegagalan sering kali membenarkan investasi tersebut, terutama pada aplikasi berdaya tinggi atau frekuensi tinggi.
Q5: Apa perbedaan antara PCB keramik DBC, AMB, dan Film Tebal?
A5:Papan DBC dilengkapi tembaga yang terikat langsung ke keramik, memberikan konduksi termal yang sangat baik untuk perangkat listrik. Papan AMB menggunakan teknik mematri untuk konektivitas termal dan listrik yang kuat. PCB keramik film tebal mengandalkan pasta konduktif yang dicetak, cocok untuk sirkuit multi-lapisan yang ringkas.
