Pengujian PCB adalah fase penting dalam manufaktur elektronik yang memastikan kualitas, fungsionalitas, dan keandalanPapan sirkuit cetak(PCB). Pengujian dapat menemukan masalah segera dan membantu perancang menyelesaikan masalah dengan cepat.PCBPengujian melibatkan pengujian papan telanjang dan pengujian papan yang dirakit.
Pengujian PCB telanjang
Tujuan pengujian PCB untuk memverifikasi konektivitas listrik, isolasi, dan cacat manufaktur.
Metode pengujian PCB meliputi:
Tes kontinuitas (pengujian singkat): Periksa celana pendek yang tidak diinginkan (mis., Jejak tembaga menyentuh).
Tes Isolasi (Pengujian Terbuka): Memastikan tidak ada sirkuit terbuka (istirahat) dalam jejak.
Inspeksi Optik Otomatis (AOI): Menggunakan kamera untuk mendeteksi goresan, misalignment, atau cacat etsa.
Pengujian Impedansi: Penting untuk desain berkecepatan tinggi (mis., RF, DDR) untuk memastikan jejak impedansi cocok dengan spesifikasi.
Pengujian papan yang dirakit
1. Tes Sirkuit (TIK): TIK adalah pengujian online otomatis untuk memverifikasi komponen, celana pendek, terbuka, dan nilai. Pengujian ini dapat secara tepat menemukan lokasi kesalahan, memungkinkan pekerja untuk dengan mudah menangani masalah PCBA.
2. Pengujian Probe FLYING: Ini adalah metode yang hemat biaya, tes probe bergerak pada sirkuit tanpa perlengkapan khusus. Ini cocok untuk persyaratan pengujian yang berbeda melalui modifikasi perangkat lunak.

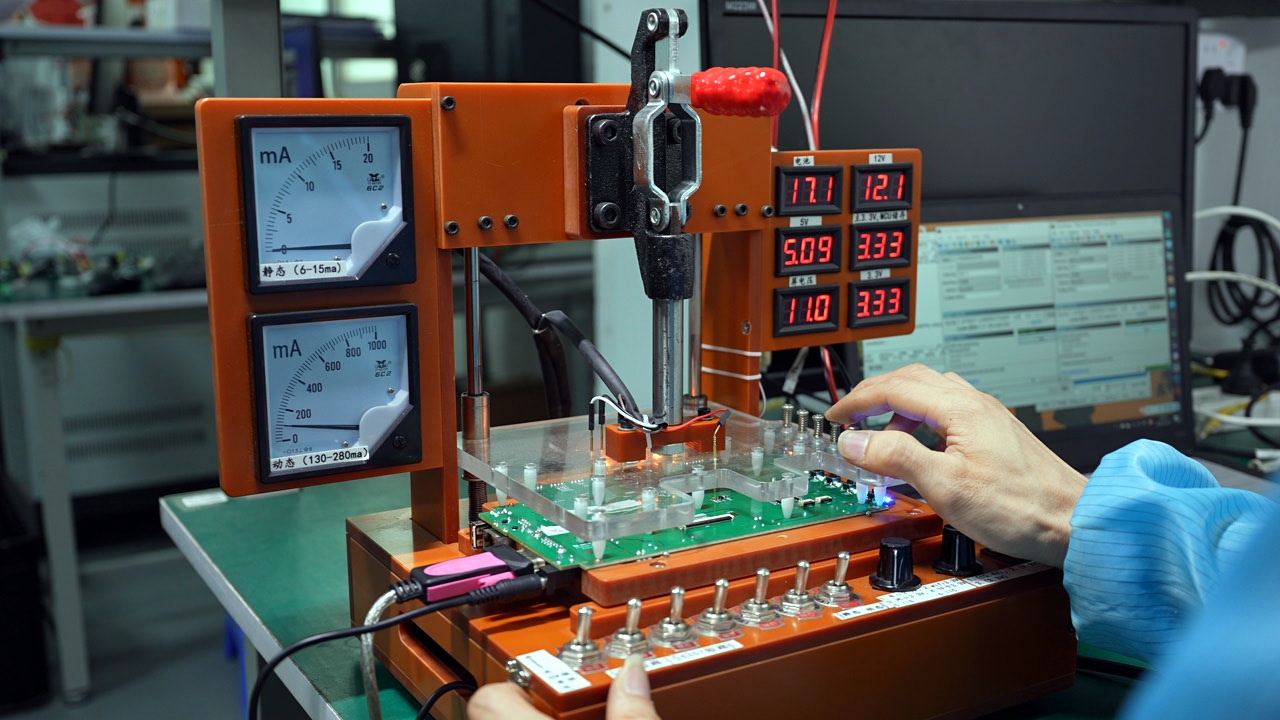

3. Pengujian Fungsional: Dibutuhkan peralatan khusus dan prosedur pengujian khusus untuk memverifikasi fungsi PCB.
4. Optical Inspection (AOI): Inspeksi AOI menggunakan kamera untuk memindai sambungan solder dan cacat komponen seperti jembatan, misalignment, dan bagian yang hilang.
5.x-Ray Testing: Menggunakan sinar-X untuk memeriksa sambungan tersembunyi (BGA, QFN), void, atau cacat solder.
Apa pun jenis pengujian elektronik yang Anda gunakan, itu membawa manfaat ke papan sirkuit cetak (PCB). Pengujian selama tahap desain membantu desainer menghindari kesalahan dalam produksi massal, mengurangi biaya, memperpendek siklus pengembangan, dan mempercepat produksi. Pengujian komprehensif memastikan PCB memenuhi semua persyaratan desain listrik, mekanik, dan struktural sambil meningkatkan keandalan produk.
Pengujian PCB penting untuk kualitas produk. Di Fanway, kami menawarkan berbagai solusi pengujian, termasuk inspeksi komponen, tes khusus. Hubungi kami hari ini, dapatkan detail lebih lanjut.
-
