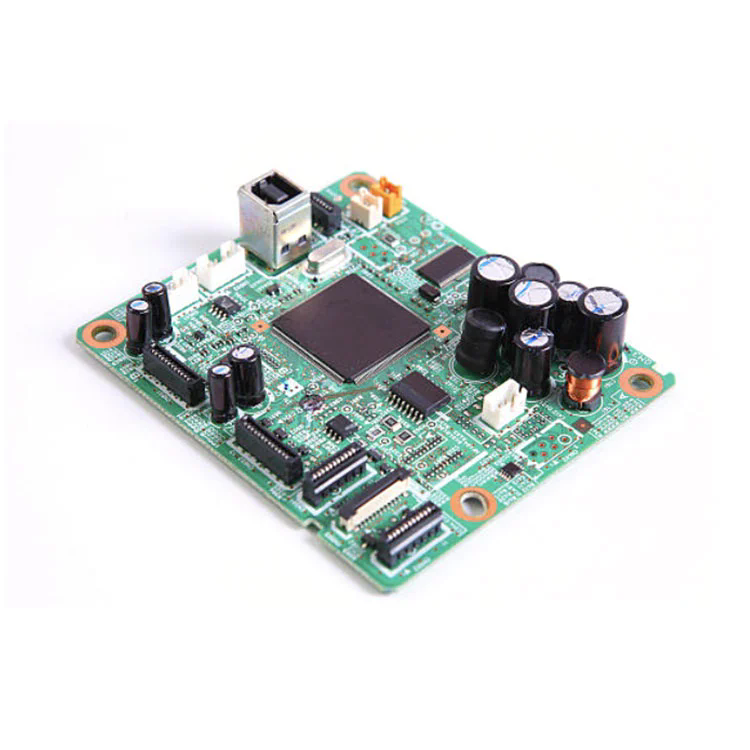

Di dunia elektronik yang berkembang cepat saat ini, kemampuan untuk memadukan banyak teknologi PCB-rigid, flex, kaku-flex-ke dalam solusi tunggal yang terintegrasi telah menjadi kritis.Perakitan PCB campuransemakin menonjol karena memungkinkan:
Desain yang ringkas dan ringan: menggabungkan substrat yang kaku dan fleksibel untuk faktor bentuk hemat-ruang.
Peningkatan daya tahan dan keandalan: Lapisan fleksibel menyerap tegangan mekanis, mengurangi kegagalan.
Efisiensi Biaya: Menggabungkan proses untuk mengurangi langkah perakitan, sumber, dan inventaris.
Tren pencarian Google saat ini mengungkapkan permintaan tinggi untuk istilah-istilah seperti "Layanan Perakitan PCB Campuran," "Perakitan PCB Rigid-Flex," dan "Integrasi PCB Flex to Rigid." Dengan menyusun artikel ini di sekitar pusat kueri apa— “Apa yang membuat perakitan PCB campuran sangat diperlukan untuk elektronik saat ini?” - Kami menyelaraskan erat dengan niat pencarian pengguna dan topik tren.
Di bawah ini adalah ikhtisar konsolidasi (dalam bentuk tabel) yang menawarkan snapshot terperinci dari spesifikasi perakitan PCB campuran. Ini menunjukkan profesionalisme dan kejelasan kita.
| Fitur | Spesifikasi / Deskripsi |
|---|---|
| Jenis Substrat | Lapisan FR-4 yang kaku, lapisan fleksibel polimida, konfigurasi kaku-flex |
| Jumlah lapisan | Hingga 20 lapisan (campuran kaku + flex); Tumpukan Khas: Kaku 6-8 + Flex 2-4 |
| Jejak/ruang minimum | Kaku: 4 mil/4 mil; Flex: 3 mil/3 juta |
| Melalui jenis | Vias melalui lubang (THV), mikrovias (diameter ≥ 50 μm), terkubur dan buta vias |
| Ketebalan tembaga | 1 ons (tipikal); hingga 3 ons tembaga yang lebih berat untuk segmen fleksibel lancar tinggi |
| Radius Bend Flex | ≥ 10 × ketebalan, standar: ≥ 0,5 mm radius tikungan untuk ketebalan fleksibel 0,05 mm |
| Topeng Solder | Masker solder fleksibel untuk area fleksibel, topeng kaku untuk FR-4; Transisi yang mulus |
| Komponen perakitan | Komponen permukaan-mount, melalui lubang, campuran SMT/THT; Zona fleksibel mungkin termasuk pengaku |
| Manajemen termal | Pesawat tembaga tertanam dan vias termal untuk mengelola area hotspot |
| Baku mutu | IPC-6013 (FLEX), IPC-6012 (RIGID), IPC-6018 (Rigid-Flex), IPC-A-600 Kelas 2; Kepatuhan Rohs / Reach |
Apa pertimbangan desain dan proses paling kritis saat merencanakan perakitan PCB campuran?
Kompatibilitas Bahan & Perencanaan Tumpukan
Interaksi antara FR-4 yang kaku dan lapisan polimida fleksibel harus direkayasa dengan hati-hati untuk menghindari delaminasi selama fleksibel. Mengontrol koefisien ekspansi termal (CTE) di seluruh lapisan memastikan keandalan jangka panjang melalui siklus termal.
Lacak dan melalui integritas di zona fleksibel
Zona Flex menuntut toleransi yang lebih ketat: Lapisan tembaga yang lebih tipis, jejak/ruang terkontrol, dan dioptimalkan melalui desain (mis. Mikrovia yang diisi dan berlapis) untuk menahan kelelahan dari pembengkokan.
Tekuk jari -jari, kehidupan lentur, dan stres mekanik
Menentukan jari-jari tikungan yang tepat (≥ 10 × ketebalan) dan melakukan pengujian kehidupan fleksibel di bawah kondisi dinamis yang dimaksud memastikan bagian fleksibel yang bertahan dalam gerakan operasional.
Integrasi pengaku untuk perakitan komponen
Pengaku sementara atau permanen (mis., FR-4 lembar atau poliimida yang didukung perekat) sering digunakan untuk mensimulasikan dukungan kaku selama perakitan SMT/THT pada zona fleksibel, memastikan penempatan dan penyolderan yang akurat, kemudian dihapus jika diperlukan.
Routing termal & sinyal
PCB campuran sering menggabungkan sirkuit daya tinggi atau RF. Termal melalui array dan bidang tanah yang tepat, dipasangkan dengan penugasan lapisan yang cermat, mempertahankan integritas sinyal dan disipasi panas.
Produksi & Pertukaran Biaya
Kompleksitas menyeimbangkan vs. Biaya: Meningkatkan jumlah lapisan, mikrovias, atau harga menaikkan tembaga berat. Ulasan DFM awal (Desain untuk Produksi) sangat penting untuk memvalidasi kelayakan dan efektivitas biaya.
Kemampuan Pengujian & Inspeksi
Desain campuran dapat membatasi AOI atau X-ray standar; Perlengkapan khusus, tes jig yang ramah fleksibel, atau pengujian probe terbang mungkin diperlukan untuk memvalidasi konektivitas dan penempatan komponen.
T1: Untuk apa unit PCB campuran digunakan?
A1: Ini digunakan di mana solusi yang kaku gagal-seperti barang yang dapat dikenakan, perangkat yang dapat dilipat, implan medis, array sensor dirgantara-aplikasi yang menuntut fleksibilitas, kekompakan, dan keandalan.
T2: Bagaimana Anda bisa memastikan keandalan lintas transisi fleksibel?
A2: Melalui desain stack-up yang cermat (pencocokan CTE), jari-jari tikungan terkontrol, epoksi atau ikatan perekat di zona transisi, tepat melalui pelapisan, dan pengujian di bawah siklus mekanik yang disimulasikan.
Perakitan PCB campuran berdiri di garis depan desain elektronik modern - menghapus integrasi teknologi yang kaku dan fleksibel yang tak tertandingi. Kuncinya terletak pada perencanaan tumpukan yang cermat, jejak/melalui presisi, pengujian fleksibel mekanis, analisis DFM, dan QA yang ketat untuk memastikan kinerja dan kelayakan biaya.
Bila dilakukan dengan benar - melev oleh aturan desain ahli, bahan yang kuat, dan manufaktur yang tepat - perakitan PCB yang dicampur membuka kunci produk baru dalam perangkat lanjutan, medis, kedirgantaraan, otomotif, dan perangkat konsumen.
PadaJalan kencang, kami membawa lebih dari dua dekade keahlian dalam PCB canggih dan fabrikasi kaku. Layanan perakitan PCB campuran kami menggabungkan bahan berkualitas tinggi, standar industri terkemuka (kepatuhan IPC, ROHS/jangkauan), dan dukungan DFM yang disesuaikan untuk mencapai solusi berkinerja tinggi yang tahan lama pada skala.
Baik Anda membuat prototipe atau ramping ke produksi volume tinggi, tim kami memastikan keunggulan desain-untuk-pengiriman.Hubungi kamiHari ini untuk meningkatkan desain produk Anda dengan solusi perakitan PCB campuran yang direkayasa dengan presisi.
