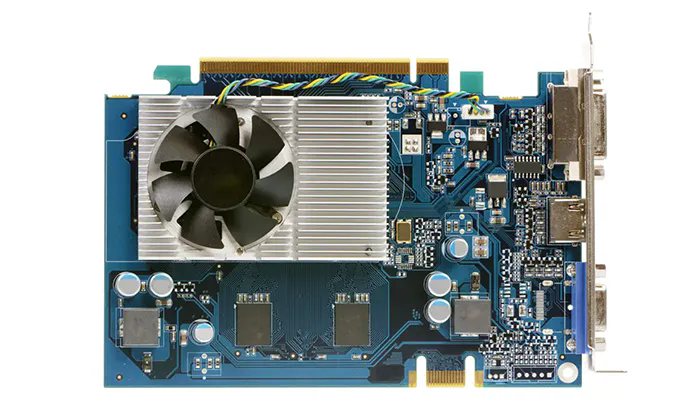

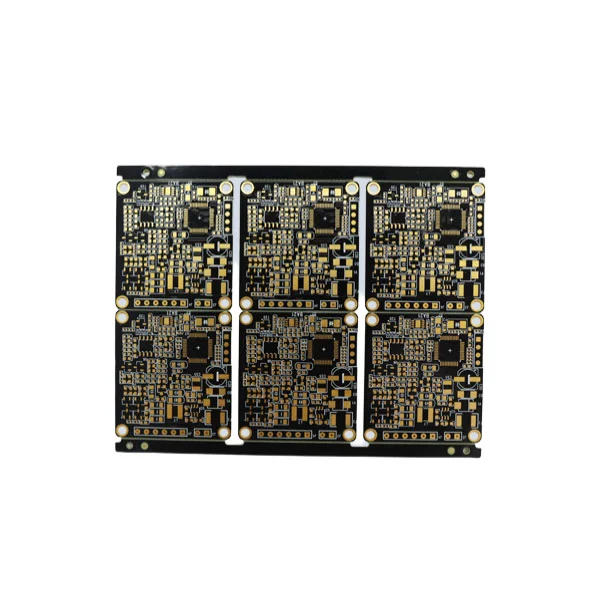

Ketika datang ke perakitan PCB, banyak produsen dan insinyur sering bertanya, "Bagaimana saya bisa memastikan berkualitas tinggiPerakitan PCBUntuk proyek saya? "Jawabannya terletak pada pemahaman proses yang rumit, bahan, dan teknologi yang terlibat. Perakitan PCB adalah langkah penting dalam pembuatan elektronik, di mana komponen dipasang ke papan sirkuit cetak untuk membuat unit fungsional. Kualitas perakitan secara langsung memengaruhi kinerja, daya tahan, dan keandalan.
Salah satu faktor utama dalam perakitan PCB berkualitas tinggi adalah pemilihan bahan. Substrat bermutu tinggi, seperti FR-4 atau polyimide, memastikan stabilitas termal dan isolasi listrik. Pilihan solder-bebas atau dipimpin-juga memainkan peran penting dalam kepatuhan dan kinerja. Selain itu, permukaan akhir seperti HASL, ENIG, atau OSP melindungi jejak tembaga dari oksidasi dan meningkatkan kemampuan solder.
Aspek penting lainnya adalah metode perakitan. Teknologi Surface Mount (SMT) banyak digunakan untuk presisi dan efisiensinya dalam menempatkan komponen kecil, sedangkan teknologi melalui lubang (THT) lebih disukai untuk komponen yang lebih besar dan lebih tahan lama. Produsen tingkat lanjut juga menggunakan perakitan teknologi campuran untuk menggabungkan manfaat dari kedua metode tersebut. Inspeksi Optik Otomatis (AOI) dan Inspeksi X-ray lebih lanjut menjamin bahwa setiap papan memenuhi standar kualitas yang ketat.
Untuk lebih memahami spesifikasi teknis perakitan PCB berkualitas tinggi, inilah rincian parameter utama:
| Parameter | Keterangan |
|---|---|
| Jumlah lapisan | Single-side, dua sisi, atau multilayer (4L, 6L, 8L, dll.) |
| Bahan | FR-4, Rogers, Poliimida, Inti Logam |
| Berat tembaga | 1oz, 2oz (mempengaruhi daya dukung saat ini) |
| Permukaan akhir | Hasl, enig, osp, perak perak |
| Topeng Solder | Hijau, merah, biru, hitam, putih (untuk isolasi dan estetika) |
| Lebar jejak minimum | 3mil, 4mil (menentukan integritas sinyal dan manufakturabilitas) |
| Kepadatan komponen | Interkoneksi densitas tinggi (HDI) untuk desain kompak |
T: Apa cacat paling umum dalam perakitan PCB, dan bagaimana mereka dapat dicegah?
A: Cacat umum termasuk jembatan solder (kelebihan solder yang menyebabkan sirkuit pendek), tombstoning (salah satu ujung dari pengangkatan komponen karena pemanasan yang tidak merata), dan sambungan dingin (adhesi solder yang buruk). Ini dapat dicegah dengan mengoptimalkan profil reflow, memastikan desain stensil yang tepat, dan menggunakan pasta solder berkualitas tinggi. Sistem inspeksi otomatis juga membantu mendeteksi cacat di awal proses.
T: Apa perbedaan perakitan PCB untuk prototipe vs produksi massal?
A: Perakitan prototipe berfokus pada fleksibilitas dan perputaran cepat, sering melibatkan penyesuaian manual dan batch yang lebih kecil. Produksi massal, bagaimanapun, membutuhkan proses yang sepenuhnya otomatis, pengujian yang ketat, dan kontrol kualitas yang ketat untuk mempertahankan konsistensi di ribuan unit. Pemeriksaan Desain untuk Produksi (DFM) sangat penting sebelum ditingkatkan.
