Dalam produk elektronik modern, papan sirkuit cetak (PCB) adalah komponen inti yang sangat diperlukan. Ini bukan hanya pembawa berbagai komponen elektronik, tetapi juga menentukan kualitas koneksi listrik dan stabilitas operasi seluruh mesin. Dengan perkembangan cepat teknologi elektronik, berbagai jenisPCBjuga muncul untuk memenuhi kebutuhan berbagai aplikasi yang kompleks. Artikel ini akan memberi Anda pengantar terperinci untuk jenis -jenis umum papan sirkuit cetak dan skenario yang berlaku.
Papan satu sisi adalah struktur PCB paling dasar. Pola konduktif hanya didistribusikan di satu sisi substrat, dan sisi lainnya digunakan untuk memasang komponen elektronik. Jenis papan sirkuit ini memiliki proses pembuatan sederhana dan biaya rendah, dan banyak digunakan dalam produk berbiaya rendah dan kompleksitas rendah seperti mainan elektronik, peralatan rumah tangga, pencahayaan LED, dan radio.
Fitur:
Biaya rendah
Struktur sederhana
Mudah untuk menghasilkan massal
Tidak seperti papan satu sisi, dua sisiPCBMemiliki pola konduktif di kedua sisi substrat, dan koneksi listrik di kedua sisi dicapai melalui vias. Struktur ini sangat meningkatkan kepadatan kabel dan kompleksitas sirkuit, dan cocok untuk perangkat elektronik dengan lebih banyak fungsi dan struktur yang lebih kompak.
Aplikasi Umum: Panel kontrol industri, instrumentasi, peralatan catu daya, peralatan rumah pintar, dll.

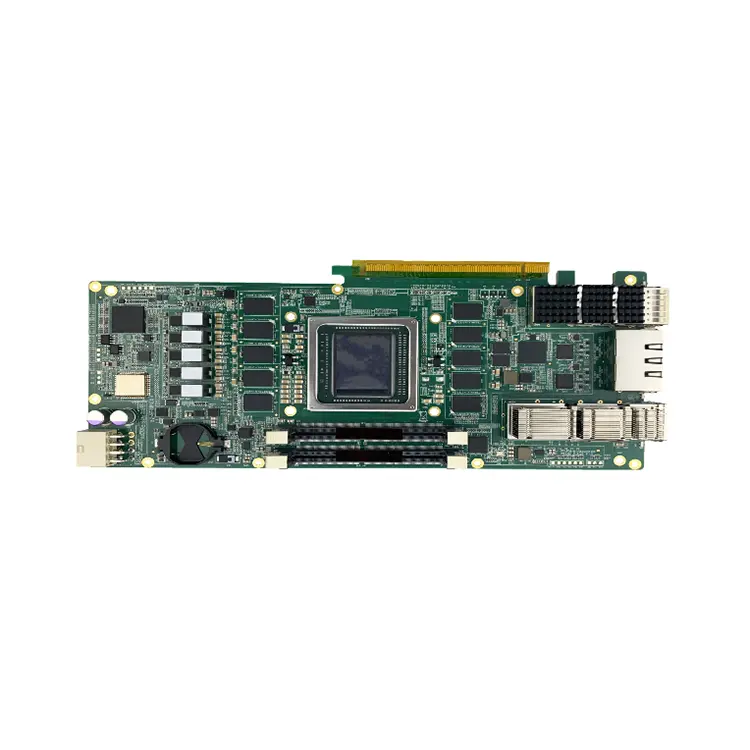

PCB multilayer terdiri dari lebih dari tiga lapisan lapisan konduktif (biasanya 4, 6, 8, atau bahkan lusinan lapisan), dipisahkan oleh bahan isolasi di tengah dan dihubungkan oleh lubang buta atau terkubur. Jenis papan sirkuit ini dapat mencapai kepadatan kabel yang lebih tinggi dan kompatibilitas elektromagnetik yang lebih kuat, cocok untuk perangkat elektronik kelas atas.
Banyak digunakan dalam:
Peralatan komunikasi
Peralatan medis
Motherboard komputer berkinerja tinggi
Aerospace dan produk elektronik militer
Keuntungan:
Pemanfaatan ruang tinggi
Kinerja listrik yang baik
Kemampuan anti-interferensi yang kuat
Papan sirkuit fleksibel terbuat dari substrat plastik fleksibel (seperti film poliimida atau poliester), memiliki fleksibilitas yang baik, dan dapat ditekuk, dilipat atau dipelintir. FPC banyak digunakan dalam produk elektronik tipis dan ringan seperti smartphone, laptop, kamera, perangkat yang dapat dipakai, dll.
Fitur Utama:
Bisa ditekuk dan dilipat
Ukuran ringan dan kecil
Instalasi yang fleksibel
Papan yang fleksibel kaku menggabungkan keunggulan PCB yang kaku dan PCB fleksibel, dan memiliki area yang kaku dan fleksibel di papan sirkuit yang sama. Struktur ini sangat cocok untuk perangkat elektronik dengan ruang terbatas dan beberapa lipatan, seperti peralatan pemantauan medis, modul kamera, dan sistem komunikasi militer.
Keuntungan:
Dapat menyimpan konektor dan harness kabel
Tingkatkan stabilitas transmisi sinyal
Struktur kompak dan keandalan yang tinggi
PCB frekuensi tinggi menggunakan bahan frekuensi tinggi khusus, seperti PTFE (Polytetrafluoroethylene), dll., Yang dapat mendukung transmisi stabil dari sinyal frekuensi tinggi. Jenis PCB ini terutama digunakan dalam sistem radar, peralatan komunikasi frekuensi radio, antena 5G, radar otomotif, dan kesempatan lain dengan persyaratan integritas sinyal yang sangat tinggi.
Fitur:
Konstanta dielektrik rendah
Kinerja frekuensi tinggi yang stabil
Cocok untuk aplikasi komunikasi berkecepatan tinggi
PCB berbasis logam (seperti substrat aluminium, substrat tembaga) menggunakan bahan logam sebagai lapisan konduktif termal, memiliki kinerja disipasi panas yang baik, dan sering digunakan dalam LED daya, elektronik otomotif, modul daya dan produk lain dengan persyaratan ketat pada disipasi panas.
Keuntungan:
Konduktivitas termal yang kuat
Kekuatan mekanik tinggi
Perpanjang umur komponen elektronik
Sebagai "sistem saraf pusat" dari produk elektronik, jenis papan sirkuit cetak secara langsung mempengaruhi kinerja, volume, biaya, dan bahkan stabilitas produk. Memahami karakteristik struktural dan skenario aplikasi dari berbagai PCB akan membantu perusahaan memilih lebih akurat dan meningkatkan daya saing produk.
