Panduan ini menjelaskan PCB berlapis-lapis teknologi — apa itu, perbedaannya dengan PCB satu lapis dan dua lapis, mengapa ini penting dalam elektronik modern, cara kerja manufaktur, dan praktik desain terbaik. Dengan wawasan dariShenzhen Fanway Technology Co, Ltd, artikel ini memberikan pengetahuan dan FAQ yang dapat ditindaklanjuti kepada para insinyur, desainer, dan profesional pengadaan.

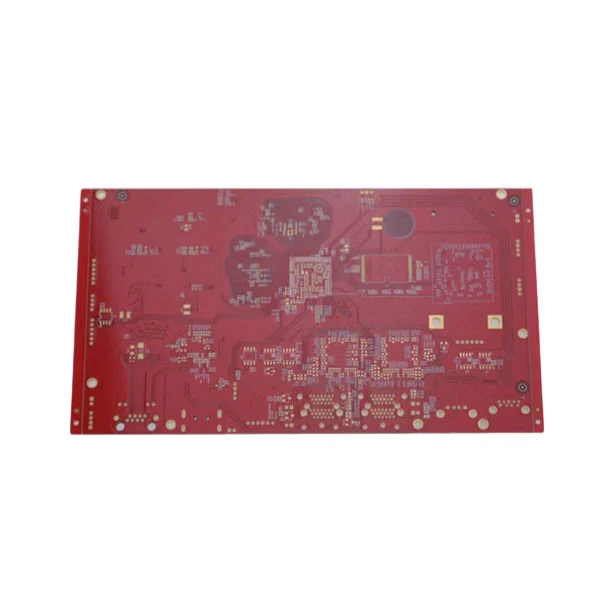

A PCB berlapis-lapis— atau papan sirkuit cetak multilayer — adalah papan yang terdiri dari tiga atau lebih lapisan konduktif (biasanya tembaga) yang dipisahkan oleh bahan isolasi dan diikat bersama melalui laminasi. Tidak seperti PCB satu atau dua lapis, desain multilapis memungkinkan kepadatan perutean yang lebih tinggi, kinerja yang lebih baik, dan sambungan listrik yang lebih kompleks dalam ukuran yang ringkas. Perusahaan sepertiShenzhen Fanway Technology Co, Ltdmengkhususkan diri dalam pembuatan PCB multilapis yang sangat andal untuk elektronik canggih di bidang telekomunikasi, peralatan medis, dan sektor kedirgantaraan.
PCB multilapis bekerja dengan menumpuk lapisan tembaga konduktif alternatif dan lembaran prepreg/fiberglass isolasi. Desain penampang memungkinkan sinyal berpindah antara lapisan internal dan eksternal melalui lubang tembus berlapis (PTH) atau vias. Impedansi terkendali, bidang daya, dan strategi integritas sinyal memastikan pengoperasian yang andal pada frekuensi tinggi.
| Tipe Lapisan | Keterangan |
|---|---|
| Lapisan Sinyal | Merutekan sirkuit dan interkoneksi. |
| Pesawat Listrik | Mendistribusikan tenaga dan tanah; mengurangi kebisingan. |
| Inti | Substrat dasar yang kaku memberikan kekuatan. |
| Persiapan | Perekat isolasi yang mengikat lapisan. |
Lapisan dalam menyediakan perutean tambahan dan jalur sinyal berkecepatan tinggi, sedangkan lapisan luar mendukung perakitan komponen. Melalui desain tumpukan yang cermat, produsen menyukaiShenzhen Fanway Technology Co, Ltdmemastikan crosstalk minimal dan kinerja listrik optimal.
PCB multilayer menawarkan beberapa keunggulan dibandingkan jenis papan yang lebih sederhana. Berikut adalah alasan utama mengapa para insinyur lebih memilihnya:
PCB multilapis sangat penting dalam industri yang menuntut perangkat elektronik yang kompleks dan andal:
Produsen sepertiShenzhen Fanway Technology Co, Ltdmendukung produksi bervolume tinggi untuk sektor-sektor ini dengan impedansi terkendali dan toleransi ketat yang penting untuk aplikasi yang kinerjanya kritis.
Merancang PCB multilapis yang sukses memerlukan alat khusus, insinyur berpengalaman, dan kepatuhan ketat terhadap batasan listrik dan mekanik. Berikut adalah langkah-langkah inti dalam proses desain:
Tim desain diShenzhen Fanway Technology Co, Ltdberkolaborasi dengan klien untuk memvalidasi strategi tumpukan dan tata letak, memastikan keberhasilan produksi dan produk akhir yang andal.
Pembuatan PCB multilapis lebih rumit dibandingkan papan satu lapis karena presisi dan keterlibatan material yang lebih tinggi. Tantangan yang umum meliputi:
Produsen ahli menyukainyaShenzhen Fanway Technology Co, Ltdmenerapkan kontrol proses dan prosedur pengujian yang ketat untuk memitigasi risiko ini, memastikan hasil yang tinggi dan keandalan produk.
T: Apa yang dimaksud dengan “PCB multilapis”?
J: PCB multilapis mengacu pada papan sirkuit tercetak dengan tiga atau lebih lapisan tembaga konduktif yang dipisahkan oleh bahan isolasi. Lapisan-lapisan ini dilaminasi bersama untuk membuat satu papan yang mampu menangani perutean sinyal kompleks dalam elektronik canggih.
T: Apa perbedaan antara PCB multilapis dan PCB dua lapis?
J: PCB dua lapis hanya memiliki dua lapisan tembaga (atas dan bawah) untuk perutean, sedangkan PCB multilapis mencakup lapisan internal yang memungkinkan kepadatan interkoneksi jauh lebih besar, peningkatan kinerja, dan peningkatan integritas sinyal, sehingga ideal untuk aplikasi berkecepatan tinggi.
T: Mengapa daya dan ground plane penting dalam PCB multilapis?
J: Bidang daya dan ground menyediakan permukaan referensi impedansi rendah yang meningkatkan kinerja listrik, mengurangi kebisingan, dan meningkatkan kontrol EMI. Pesawat-pesawat ini juga membantu mendistribusikan daya secara merata ke komponen-komponen.
T: Bahan khas apa yang digunakan dalam fabrikasi PCB multilayer?
J: Bahannya mencakup foil tembaga untuk lapisan konduktif, prepreg (fiberglass yang diresapi resin) untuk insulasi dan pengikatan, serta substrat inti yang memberikan dukungan mekanis. Pemilihan material yang tepat mempengaruhi faktor kinerja seperti konstanta dielektrik dan stabilitas termal.
T: Apakah PCB multilapis dapat diperbaiki?
J: Memperbaiki PCB multilapis lebih menantang dibandingkan papan satu lapis karena lapisan dan vias yang terkubur. Masalah kecil di permukaan terkadang dapat diperbaiki, namun kesalahan yang lebih dalam mungkin memerlukan teknik canggih atau penggantian penuh, tergantung pada kerusakannya.
T: Bagaimana cara produsen menguji PCB multilapis?
J: Produsen menggunakan inspeksi optik otomatis (AOI), pengujian probe terbang, pencitraan sinar-X, dan uji kontinuitas listrik untuk memastikan setiap lapisan dan sambungan memenuhi spesifikasi desain. Shenzhen Fanway Technology Co., Ltd mengikuti protokol pengujian yang ketat untuk menghasilkan papan yang andal.
