Desain dan tata letak PCB

Temukan banyak pilihan desain PCB dan tata letak dari China di Fanway. Berikan layanan purna jual profesional dan harga yang tepat, berharap untuk kerja sama.

Layanan Desain & Tata Letak PCB Fanway:Dari konsep ke solusi siap-produksi

Desain PCB dan tata letak PCB adalah proses pembuatan tata letak fisik dan koneksi listrik untuk papan sirkuit cetak (PCB), yang membentuk fondasi hampir semua perangkat elektronik. Ini melibatkan mengubah skema (diagram sirkuit) menjadi papan yang dapat diproduksi yang siap untuk perakitan komponen. Di Fanway, kami lebih dari sekadar produsen dan pemasok PCB di Cina. Kami menyediakan solusi desain dan tata letak PCB cepat-cepat, yang mencakup segala sesuatu mulai dari pengembangan skematik hingga pengiriman file yang siap-produksi.

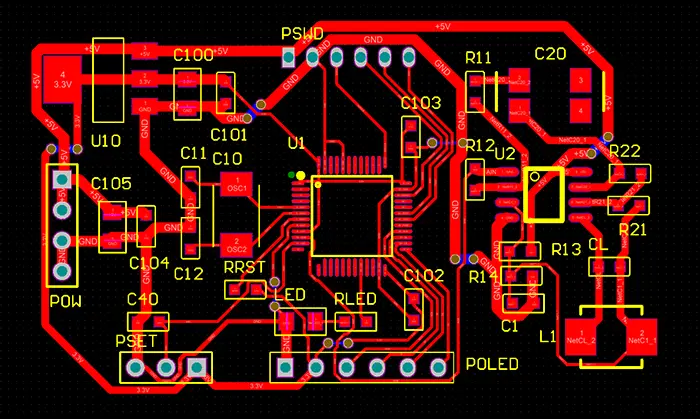

Pcb Schemetic

Kami berspesialisasi

Desain PCB berkecepatan tinggi, kepadatan tinggi, dan frekuensi tinggi
Tata Letak PCB tingkat sistem yang kompleks
Optimalisasi Integritas Sinyal (SI) dan Integritas Daya (PI)
Kepatuhan EMI/EMC dan Manajemen Termal


Desain dan kemampuan tata letak PCB fanway

Barang Spesifikasi/Kemampuan
Perangkat lunak desain Perancang Altium, Cadence Allegro, Mentor Xpedition, Cadsoft (Eagle)
Lapisan maksimum 1-32 lapisan (desain standar), mendukung HDI lapis
Min. Jejak lebar/ruang 0,05mm / 0,05mm (teknologi pengeboran laser)
Kontrol Impedansi ± 5% toleransi (mendukung desain impedansi tunggal/diferensial)
Desain frekuensi tinggi Hingga 40GHz (sirkuit RF, modul microwave)
Standar Desain IPC-2221, IPC-7351, ISO9001 Bersertifikat


Mengapa Memilih Fanway untuk Desain PCB Anda dan Layanan Tata Letak?

Pengalaman yang kaya

Stringent Quality Control

12+ tahun di industri PCB, dengan banyak proyek desain berhasil disampaikan.

Respons cepat

Fast Turnaround Time

Kami memberikan proposal desain awal dalam waktu 48 jam.

Optimasi biaya

Competitive Prices

Analisis DFM (Desain untuk Produksi) mengurangi biaya produksi massal.

Dukungan teknis

Excellent Customer Service

Konsultasi desain bebas biaya, pemecahan masalah, dan dukungan produksi massal.


Komitmen Kerahasiaan

Kami menandatangani perjanjian non-pengungkapan (NDA) secara ketat melindungi kekayaan intelektual.

Pcb Design And Layout


FAQ untuk desain dan tata letak PCB

T1: Berapa lama proses desain?

A: Biasanya 3-6 minggu, tergantung pada kompleksitas (mis., 10 hari kerja untuk PCB 4-lapis).


T2: Apakah Anda mendukung modifikasi desain?

A: Ya. Kami menawarkan 1-2 modifikasi kecil secara gratis untuk memastikan 100% kepuasan pelanggan.


T3: Bahan input apa yang dibutuhkan?

A: Skema, gambar mekanis, lembar data komponen utama, dan dokumen persyaratan desain.


T4: Dapatkah Anda membantu resolusi masalah produksi massal?

A: Tentu saja. Kami memberikan dukungan teknis siklus hidup penuh dari desain ke produksi massal.


Tag Panas: Layanan Desain dan Tata Letak PCB China, Solusi Tata Letak Kepadatan Tinggi, Desain HDI Fanway, Tata Letak PCB Perangkat Medis, PCB Elektronik Otomotif, Prototyping Giliran Cepat
