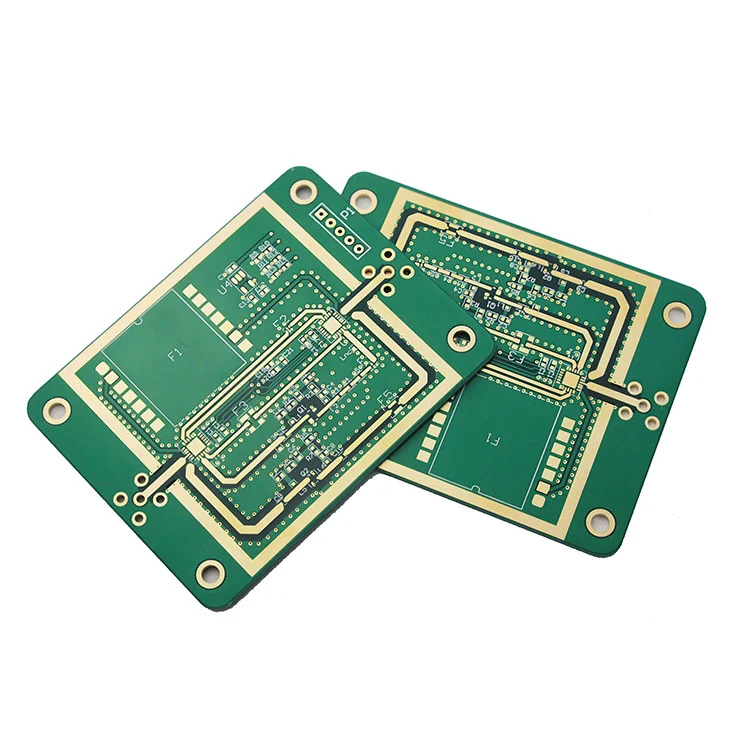

PCB Frekuensi Tinggiteknologi sangat penting untuk sistem RF modern, gelombang mikro, dan digital berkecepatan tinggi yang beroperasi dalam rentang GHz. Ketika frekuensi meningkat, kehilangan sinyal, ketidaksesuaian impedansi, dan interferensi elektromagnetik menjadi tantangan desain yang penting. Panduan komprehensif ini menjelaskan bagaimana PCB Frekuensi Tinggi meningkatkan integritas sinyal, mengeksplorasi material, strategi desain, proses manufaktur, faktor biaya, dan solusi praktis untuk masalah teknis yang umum. Baik Anda mengembangkan modul 5G, radar otomotif, sistem satelit, atau perangkat komunikasi berkecepatan tinggi, artikel ini memberikan wawasan teknis yang jelas untuk membantu Anda mencapai kinerja yang stabil dan andal.
PCB Frekuensi Tinggi dirancang untuk beroperasi dengan andal pada frekuensi biasanya di atas 500 MHz dan sering kali meluas hingga rentang multi-GHz. Pada tingkat ini, bahkan variasi kecil pada sifat dielektrik, kekasaran tembaga, dan geometri jejak dapat mempengaruhi perilaku rangkaian secara signifikan.
Tidak seperti papan konvensional, desain PCB Frekuensi Tinggi memerlukan material dengan kehilangan yang rendah, impedansi yang dikontrol dengan ketat, dan toleransi produksi yang tepat untuk memastikan transmisi sinyal yang dapat diprediksi.
Ketika frekuensi meningkat:
Teknologi PCB Frekuensi Tinggi mengatasi tantangan ini dengan menggabungkan material canggih dengan metodologi desain yang dioptimalkan.
| Bahan | Konstanta Dielektrik (Dk) | Tangen Rugi (Df) | Aplikasi |
|---|---|---|---|
| FR-4 yang dimodifikasi | 4.2–4.5 | 0,015–0,02 | Desain GHz lebih rendah |
| Rogers laminasi | 2.2–3.5 | 0,0009–0,003 | RF & Gelombang Mikro |
| berbasis PTFE | 2.0–2.5 | Sangat rendah | Satelit & Radar |
| Keramik Hidrokarbon | 3.0–3.5 | Rendah | Radar Otomotif 77GHz |
Produsen seperti Shenzhen Fanway Technology Co., Ltd dengan hati-hati memvalidasi stabilitas dan konsistensi dielektrik sebelum produksi.
Desain tumpukan yang efektif meningkatkan perlindungan dan integritas sinyal.
| Lapisan | Fungsi |
|---|---|
| Atas | Perutean Sinyal RF |
| Batin 1 | Pesawat Darat |
| Batin 2 | Pesawat Listrik |
| Dasar | Perisai / Sinyal Sekunder |
Referensi ground yang tepat meminimalkan EMI dan meningkatkan konsistensi impedansi.
Pembuatan PCB Frekuensi Tinggi membutuhkan:
Shenzhen Fanway Technology Co, Ltd menerapkan kontrol proses yang ketat untuk memastikan kinerja listrik yang stabil di seluruh batch.
Penggerak biaya mencakup pilihan material, jumlah lapisan, toleransi impedansi, dan kompleksitas pengujian. Desain tumpukan hibrid yang menggabungkan bahan RF dengan inti standar dapat menyeimbangkan biaya dan kinerja.
Mengevaluasi:
Shenzhen Fanway Technology Co, Ltd menyediakan solusi manufaktur PCB Frekuensi Tinggi yang komprehensif, termasuk papan hibrida multi-bahan, kontrol impedansi presisi, pembuatan prototipe cepat, dan prosedur pengujian yang ketat. Tim teknik mereka mendukung pelanggan mulai dari tinjauan desain hingga produksi massal, memastikan kinerja yang konsisten dalam aplikasi GHz.
Q1: Pada frekuensi berapa saya harus mempertimbangkan bahan PCB Frekuensi Tinggi?
Umumnya di atas 500 MHz, terutama saat beroperasi pada rentang multi-GHz.
Q2: Dapatkah FR-4 standar menangani aplikasi RF?
Hanya desain frekuensi rendah yang terbatas; bahan RF khusus lebih disukai untuk stabilitas yang lebih baik.
Q3: Parameter apa yang paling penting?
Loss tangent (Df) berpengaruh signifikan terhadap redaman sinyal.
Q4: Bagaimana cara mengurangi pantulan sinyal?
Pastikan kontrol impedansi yang akurat dan desain tumpukan yang tepat.
Q5: Bagaimana cara memulai proyek saya?
Konsultasikan dengan produsen berpengalaman untuk meninjau file desain sebelum fabrikasi.
PCB Frekuensi Tinggi memainkan peran penting dalam menjaga integritas sinyal, meminimalkan kehilangan, dan memastikan kinerja yang stabil dalam sistem GHz tingkat lanjut. Dari pemilihan material hingga manufaktur presisi, setiap detail penting.
Jika Anda mencari dukungan manufaktur PCB Frekuensi Tinggi yang andal dan berkinerja tinggi,Shenzhen Fanway Technology Co, Ltdsiap memberikan bimbingan ahli dan keunggulan produksi.
Punya proyek RF atau proyek berkecepatan tinggi baru yang sedang dikembangkan?Kontakkami hari ini untuk mendiskusikan persyaratan teknis Anda dan menerima solusi yang disesuaikan untuk kebutuhan PCB Frekuensi Tinggi Anda.
