Dalam lanskap manufaktur elektronik yang kompetitif saat ini, pemilihan bahan papan sirkuit cetak yang tepat dapat memengaruhi keandalan produk, efisiensi biaya, dan skalabilitas produksi secara signifikan. Meskipun FR-4 mendominasi diskusi,PCB CEM-1tetap menjadi solusi praktis dan sangat hemat biaya untuk banyak aplikasi lapisan tunggal. Bagi para insinyur dan manajer pengadaan yang menyeimbangkan kinerja dengan batasan anggaran, memahami kapan dan mengapa memilih CEM-1 dapat menghilangkan biaya yang tidak perlu dan penundaan produksi. Panduan komprehensif ini mengeksplorasi struktur, properti, aplikasi, kelebihan, keterbatasan, dan pertimbangan sumber PCB CEM-1, membantu Anda membuat keputusan yang percaya diri dan tepat.

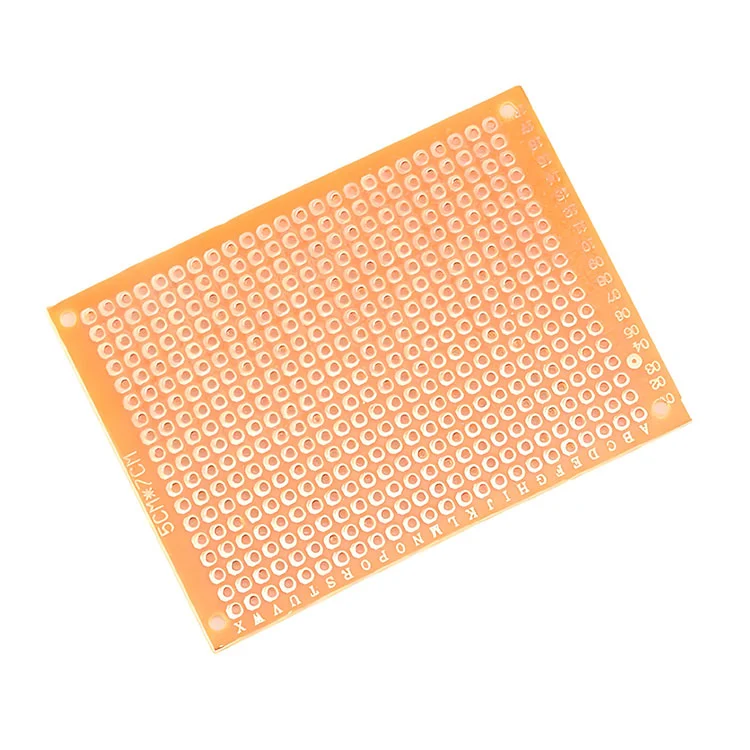

PCB CEM-1 (Composite Epoxy Material 1) adalah bahan dasar komposit tahan api yang terutama digunakan untuk papan sirkuit cetak satu lapis. Ini terdiri dari lapisan permukaan kain tenun kaca yang dikombinasikan dengan inti berbasis kertas yang diresapi dengan resin epoksi. Struktur hibrida ini menawarkan keseimbangan antara kekuatan mekanik dan efisiensi biaya.
Berbeda dengan FR-4, yang menggunakan penguatan fiberglass penuh di seluruh bagiannya, CEM-1 memiliki lapisan fiberglass tunggal di permukaannya, sehingga ideal untuk aplikasi yang tidak memerlukan konstruksi multilapis atau ketahanan terhadap tekanan mekanis yang tinggi.
Struktur internal PCB CEM-1 memainkan peran penting dalam karakteristik kinerjanya.
Karena komposisi berlapis ini, PCB CEM-1 stabil secara mekanis untuk elektronik konsumen standar dengan tetap mempertahankan biaya material yang lebih rendah dibandingkan dengan alternatif fiberglass penuh.
| Milik | Nilai Khas | Dampak Kinerja |
|---|---|---|
| Ketahanan Api | UL94 V-0 | Peningkatan keamanan kebakaran |
| Konstanta Dielektrik | 4.5 – 5.2 | Cocok untuk sirkuit frekuensi rendah |
| Ketahanan Termal | Sedang | Tidak ideal untuk sirkuit berdaya tinggi |
| Kekuatan Mekanik | Sedang | Bagus untuk aplikasi standar |
| Dukungan Lapisan | Hanya satu lapis | Kompleksitas desain terbatas |
| Fitur | PCB CEM-1 | FR-4 PCB |
|---|---|---|
| Struktur | Kertas komposit + permukaan kaca | fiberglass penuh |
| Dukungan Lapisan | Lapisan tunggal | Tunggal hingga berlapis-lapis |
| Biaya | Lebih rendah | Lebih tinggi |
| Kekuatan Mekanik | Sedang | Tinggi |
| Tahan Panas | Sedang | Tinggi |
Jika produk Anda memerlukan perutean multilapis, komponen berat, atau beban termal tinggi, FR-4 umumnya lebih disukai. Namun, untuk desain satu lapis yang sederhana dan hemat biaya, PCB CEM-1 menawarkan nilai yang sangat baik.
PCB CEM-1 banyak digunakan dalam aplikasi yang mengutamakan kesederhanaan dan efisiensi biaya:
Di Shenzhen Fanway Technology Co., Ltd, PCB CEM-1 sering dipilih untuk manufaktur elektronik konsumen bervolume tinggi di mana persyaratan kinerjanya moderat tetapi pengendalian biaya sangat penting.
Bahan CEM-1 umumnya lebih terjangkau dibandingkan laminasi full fiberglass. Untuk manufaktur skala besar, hal ini berarti penghematan yang besar.
Ini memberikan sifat insulasi yang andal untuk aplikasi frekuensi rendah.
Peringkat UL94 V-0 memastikan kepatuhan terhadap standar keselamatan kebakaran.
CEM-1 lebih mudah untuk dilubangi dan diproses dalam produksi massal dibandingkan dengan papan fiberglass yang lebih tebal.
Memahami keterbatasan ini mencegah pengerjaan ulang desain dan kegagalan produk yang tidak terduga.
Pertimbangkan daftar periksa berikut:
Jika sebagian besar jawabannya adalah “ya”, PCB CEM-1 kemungkinan besar merupakan pilihan yang tepat.
Shenzhen Fanway Technology Co, Ltd mengkhususkan diri dalam fabrikasi PCB presisi dengan standar kontrol kualitas yang ketat:
Bermitra dengan produsen berpengalaman memastikan bahwa produk PCB CEM-1 yang hemat biaya sekalipun dapat mempertahankan keandalan dan konsistensi yang tinggi.
Tidak, CEM-1 terutama dirancang untuk aplikasi lapisan tunggal.
Ia bekerja cukup baik di bawah panas sedang tetapi tidak direkomendasikan untuk lingkungan berkekuatan tinggi atau bersuhu tinggi.
Ya, umumnya lebih hemat biaya karena struktur material kompositnya.
Sebagian besar material CEM-1 memenuhi persyaratan ketahanan api UL94 V-0.
PCB CEM-1 tetap menjadi solusi praktis dan ekonomis untuk aplikasi elektronik satu lapis. Kinerjanya yang seimbang, tahan api, dan harganya yang terjangkau menjadikannya sangat berharga dalam manufaktur elektronik konsumen bervolume tinggi. Dengan memahami kekuatan dan keterbatasannya, bisnis dapat mengoptimalkan kinerja produk sekaligus mengendalikan biaya.
Jika Anda mengevaluasi PCB CEM-1 untuk proyek Anda berikutnya,Shenzhen Fanway Technology Co, Ltdmenawarkan keahlian manufaktur yang andal, jaminan kualitas yang ketat, dan harga yang kompetitif untuk mendukung tujuan produksi Anda. Untuk solusi khusus dan panduan profesional yang disesuaikan dengan aplikasi Anda,Hubungi kamihari ini untuk membahas bagaimana kami dapat membantu memasarkan produk elektronik Anda secara efisien dan percaya diri.
