PCB Lapisan Tunggalteknologi terus memainkan peran penting dalam elektronik modern meskipun solusi multi-lapis semakin meningkat. Dari perangkat konsumen yang sensitif terhadap biaya hingga modul kontrol industri, produsen masih mengandalkan kesederhanaan, keandalan, dan kinerja yang dapat diprediksi. Artikel ini mengeksplorasi dasar-dasar desain PCB Lapisan Tunggal, mengatasi kekhawatiran pelanggan nyata seperti pengendalian biaya, kecepatan produksi, integritas sinyal, dan daya tahan, serta menyoroti cara praktis untuk memilih dan menerapkan solusi papan yang tepat.
Mengambil dari pengalaman industri manufaktur dan wawasan produksi yang terkait dengannyaShenzhen Fanway Technology Co, Ltd, diskusi ini memberikan panduan praktis bagi para insinyur, manajer sumber, dan pengembang produk yang mencari strategi sumber PCB yang dapat diandalkan. Anda akan belajar tentang material, pengoptimalan desain, skenario aplikasi, batasan, dan kriteria pemilihan untuk memastikan proyek Anda mendapat manfaat dari efisiensi dan stabilitas.

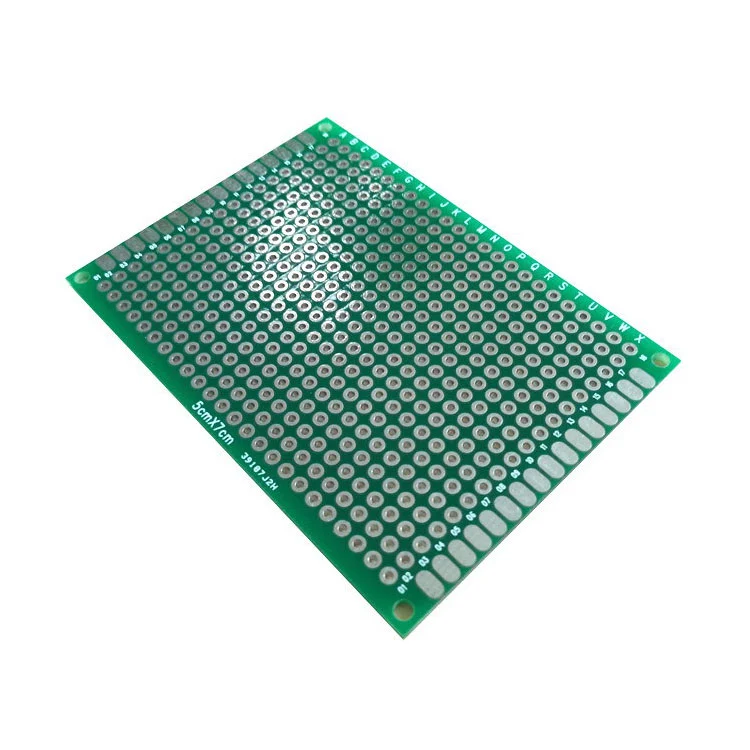

PCB Lapisan Tunggal mengacu pada papan sirkuit tercetak yang hanya menampilkan satu lapisan tembaga konduktif pada substrat. Komponen elektronik dipasang di satu sisi dan dihubungkan melalui jalur konduktif yang terukir. Meskipun produk canggih mungkin memerlukan struktur papan yang rumit, banyak perangkat berfungsi secara optimal menggunakan arsitektur sederhana ini.
Pelanggan sering kali menghadapi tantangan saat menyeimbangkan kinerja, biaya, dan jadwal produksi. Solusi PCB Lapisan Tunggal mengatasi permasalahan ini melalui fabrikasi yang disederhanakan, pengurangan kebutuhan material, dan prosedur pemeriksaan yang mudah. Produsen sepertiShenzhen Fanway Technology Co, Ltdmemanfaatkan proses fabrikasi khusus untuk memastikan papan ini memenuhi standar keandalan yang ketat dengan tetap menjaga keterjangkauan.
Bagi pembeli yang mengevaluasi integrasi komponen atau siklus pembuatan prototipe, memahami teknologi dasar ini membantu memandu keputusan yang tepat yang selaras dengan spesifikasi produk dan sasaran siklus hidup.
PCB Lapisan Tunggal yang khas terdiri dari beberapa elemen terintegrasi yang dirancang untuk memberikan dukungan mekanis dan konektivitas listrik. Setiap lapisan berkontribusi terhadap daya tahan dan stabilitas operasional.
| Komponen | Keterangan | Peran Fungsional |
|---|---|---|
| Substrat | Biasanya berbahan dasar fiberglass atau resin fenolik | Memberikan dukungan struktural |
| Lapisan Tembaga | Lembar konduktif tunggal | Membentuk jalur listrik |
| Topeng Solder | Lapisan pelindung | Mencegah oksidasi dan korsleting |
| Layar sutra | Pelabelan tercetak | Membantu identifikasi perakitan |
Struktur sederhana ini mengurangi kerumitan desain, mempermudah pemecahan masalah, dan memastikan konsistensi produksi yang stabil — sebuah manfaat utama yang dihargai oleh banyak profesional pengadaan.
Pelanggan sering kali mengungkapkan kekhawatirannya mengenai batasan anggaran produksi, kemudahan perawatan, dan daya tahan produk. Solusi PCB Lapisan Tunggal secara langsung menjawab prioritas ini melalui berbagai keuntungan.
Mitra manufaktur sepertiShenzhen Fanway Technology Co, Ltdmenerapkan kontrol alur kerja yang dioptimalkan yang semakin meningkatkan tingkat hasil dan mengurangi waktu penyelesaian, memastikan pelanggan merasakan kontinuitas pasokan yang dapat diandalkan.
Teknologi PCB Lapisan Tunggal tetap diadopsi secara luas di berbagai sektor dengan persyaratan kepadatan sirkuit yang moderat.
Aplikasi ini menunjukkan bahwa fungsionalitas tinggi tidak selalu memerlukan pelapisan yang rumit, terutama ketika kebutuhan perutean sinyal tetap dapat dikelola.
Pemilihan material secara langsung mempengaruhi stabilitas mekanik dan perilaku listrik. Memilih media yang sesuai membantu memastikan kinerja perangkat dalam jangka panjang.
| Jenis Bahan | Keuntungan | Penggunaan Khas |
|---|---|---|
| FR-4 | Daya tahan dan biaya seimbang | Elektronik umum |
| Fenolik | Ramah anggaran | Produk konsumen sederhana |
| Basis Aluminium | Pembuangan panas | sistem LED |
Konsultasi spesialis manufaktur sepertiShenzhen Fanway Technology Co, Ltdmemungkinkan pelanggan untuk mencocokkan karakteristik material dengan kebutuhan proyek secara efisien.
Optimalisasi desain secara signifikan mempengaruhi kinerja papan dan kemampuan manufaktur. Insinyur harus mengevaluasi jalur perutean, jarak, dan pertimbangan termal pada awal pengembangan.
Perencanaan strategis mengurangi siklus desain ulang dan membantu mencegah penundaan produksi.
| Faktor | PCB Lapisan Tunggal | PCB Multi-Lapisan |
|---|---|---|
| Biaya | Lebih rendah | Lebih tinggi |
| Kompleksitas Desain | Sederhana | Canggih |
| Kepadatan Sinyal | Terbatas | Tinggi |
| Waktu Pembuatan | Pendek | Lebih lama |
Perbandingan ini membantu pelanggan dalam menyelaraskan pemilihan dewan dengan harapan produk dan rencana investasi.
Produksi biasanya mengikuti tahapan standar untuk memastikan presisi dan konsistensi.
Manajemen proses tingkat lanjut diShenzhen Fanway Technology Co, Ltdmemastikan setiap langkah memenuhi ekspektasi kinerja dan tolok ukur keandalan yang ketat.
Perangkat elektronik yang andal memerlukan protokol evaluasi yang ketat. Prosedur pengujian memvalidasi kontinuitas listrik dan ketahanan fisik.
Langkah-langkah ini menjaga stabilitas operasional jangka panjang dan kepercayaan pengguna.
Mengelola anggaran produksi tanpa mengorbankan kinerja tetap menjadi prioritas pembelian utama. Pendekatan strategis meliputi:
Kemitraan dengan pemasok mapan sepertiShenzhen Fanway Technology Co, Ltdsering kali menghasilkan peningkatan efisiensi yang signifikan dan hasil penganggaran yang dapat diprediksi.
Memilih mitra manufaktur mempengaruhi keberhasilan proyek. Dengan kemampuan fabrikasi yang luas dan keahlian teknik,Shenzhen Fanway Technology Co, Ltdmendukung klien melalui fase konsultasi, pembuatan prototipe, dan produksi massal. Sumber daya teknis mereka membantu memastikan kompatibilitas material, akurasi tata letak, dan konsistensi kualitas.
Dengan mengintegrasikan prosedur inspeksi tingkat lanjut dan proses koordinasi yang efisien, perusahaan membantu pelanggan mengurangi risiko dan mempertahankan jadwal pasokan yang stabil di berbagai sektor industri.
T: Apakah PCB Lapisan Tunggal cocok untuk elektronik kompleks?
J: Ini ideal untuk sirkuit dengan kebutuhan perutean sedang. Arsitektur sinyal yang sangat kompleks mungkin memerlukan solusi multi-layer.
T: Biasanya berapa lama waktu yang dibutuhkan untuk pembuatannya?
J: Siklus produksi biasanya lebih pendek karena langkah-langkah pemrosesan yang disederhanakan, terutama ketika desain sudah diselesaikan.
T: Dapatkah aplikasi yang peka terhadap panas menggunakan jenis papan ini?
J: Ya, memilih media berbasis aluminium akan meningkatkan pembuangan panas untuk lingkungan yang menuntut.
Q: Faktor apa saja yang mempengaruhi daya tahan?
J: Pilihan material, ketepatan tata letak, dan kualitas pelapisan semuanya berkontribusi terhadap umur panjang.
T: Bagaimana cara memulai penyelidikan proyek?
J: Berbagi spesifikasi desain dengan produsen berpengalaman memastikan evaluasi dan panduan yang akurat.
Teknologi PCB Lapisan Tunggal terus menawarkan solusi yang dapat diandalkan untuk elektronik yang memerlukan stabilitas, efisiensi, dan produksi yang hemat biaya. Memahami desain struktural, pemilihan material, dan penyelarasan aplikasi memungkinkan pengambil keputusan mencapai hasil optimal tanpa kerumitan yang tidak perlu.
Jika Anda merencanakan produk elektronik baru atau mengevaluasi strategi pengadaan, bermitra dengan produsen berpengalaman dapat membuat perbedaan yang signifikan. Kemampuan teknik dan produksiShenzhen Fanway Technology Co, Ltdsiap mendukung perjalanan pengembangan Anda —kontakkitahari ini untuk mendiskusikan kebutuhan Anda dan menemukan solusi khusus yang dirancang untuk membantu kesuksesan proyek Anda.
