Papan sirkuit cetak

Papan sirkuit cetak

Dari desain PCB hingga produksi massal, Fanway memberikan layanan manufaktur PCB cepat giliran sebagai solusi satu atap untuk memenuhi beragam persyaratan proyek Anda dan mempercepat waktu-ke-pasar Anda.

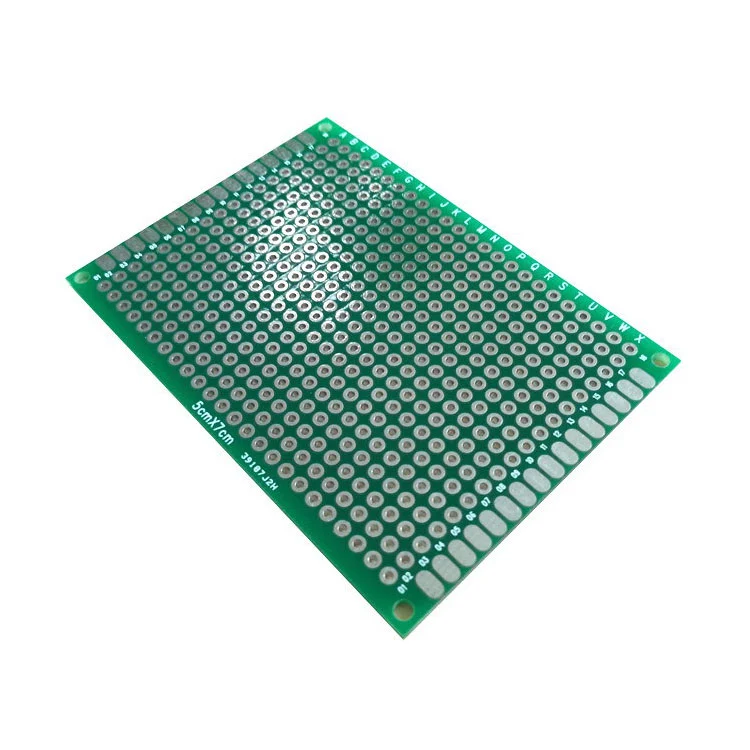

Lapisan tunggal PCB
  • Lapisan tunggal PCBLapisan tunggal PCB
  • Lapisan tunggal PCBLapisan tunggal PCB
  • Lapisan tunggal PCBLapisan tunggal PCB

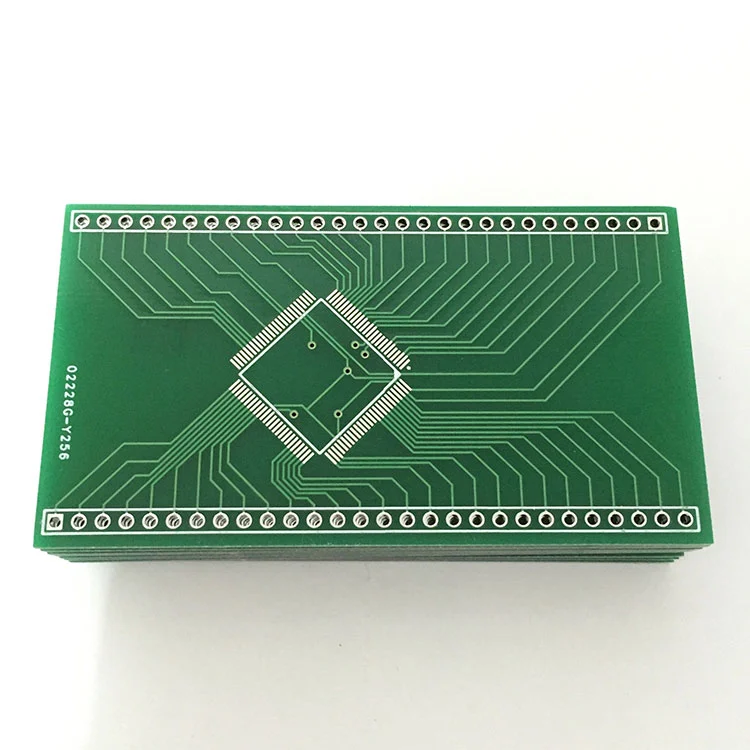

Lapisan tunggal PCB

Lapisan tunggal PCB (papan sirkuit cetak) adalah jenis PCB yang paling sederhana. Fanway, pakar manufaktur PCB yang berbasis di China, menawarkan solusi PCB lapisan tunggal yang hemat biaya dengan harga kompetitif.

Lapisan tunggal PCB, juga dikenal sebagai papan sirkuit cetak satu sisi, adalah bentuk paling sederhana dari desain PCB. Ini terdiri dari lapisan tembaga konduktif tunggal yang dilaminasi pada substrat non-konduktif (seperti FR-4), dengan komponen yang dipasang di satu sisi dan jejak yang dialihkan di sisi yang berlawanan. Solusi terbaik untuk sirkuit rendah kompleks, ini banyak digunakan dalam elektronik konsumen, catu daya, dan kontrol industri karena proses manufakturnya yang terjangkau dan cepat.

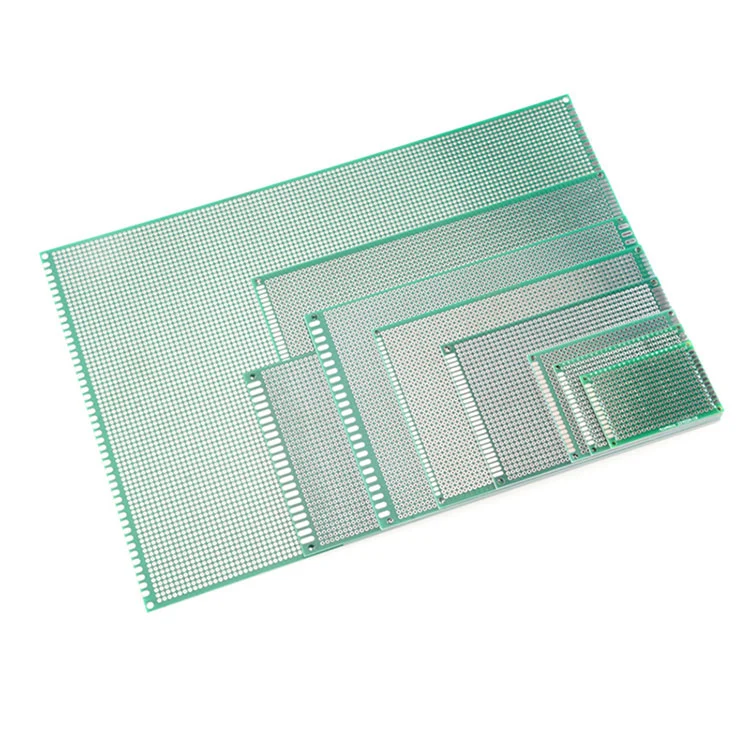

Single Layer Pcb


Keuntungan PCB Lapisan Tunggal

Hemat biaya

Precision Manufacturing

Lapisan tunggal PCB dengan biaya bahan dan fabrikasi yang lebih rendah dibandingkan dengan desain multi-lapisan.

Produksi cepat

Rigorous Testing

Proses sederhana mengurangi waktu tunggu karena tidak ada laminasi dan melalui pengeboran yang diperlukan.

Keandalan tinggi

High Reliability

Risiko minimum misalignment lapisan.

Dukungan teknis

Excellent Customer Service

24/7 pakar online selalu siap membantu Anda.


Spesifikasi PCB lapisan tunggal

Parameter Kisaran khas
Ketebalan papan 0.4mm hingga 3.2mm
Ketebalan tembaga 1/2 ons hingga 3 ons
Lebar jejak minimum 0.2mm (8mil)
Lubang bor minimum 0.3mm (12mil)
Finishing permukaan Hasl, OSP, Enight
Suhu operasi -50 ° C hingga +105 ° C (tergantung material)

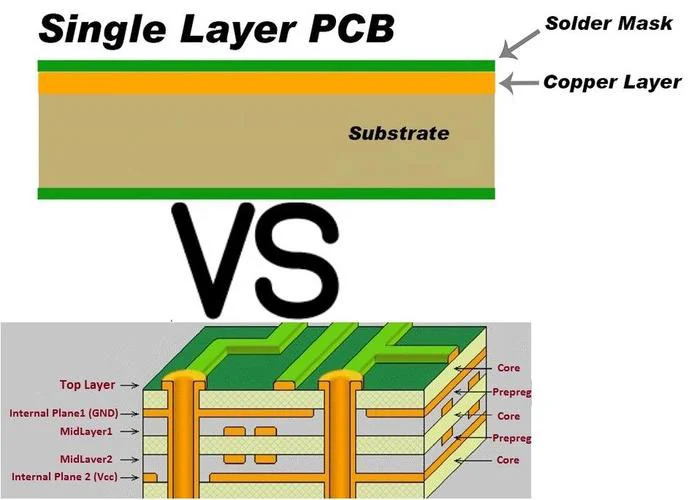

Fanway Single Layer PCB Keuntungan vs. Batasan

Keuntungan Batasan
✔ Biaya ultra-rendah ❌ Tidak ada multilayer atau melalui dukungan
✔ mudah diperbaiki/dimodifikasi ❌ Kepadatan perutean terbatas
✔ Waktu perputaran cepat ❌ Tidak cocok untuk desain frekuensi tinggi (> 100MHz)
✔ Ringan & kompak ❌ Kinerja termal yang lebih rendah

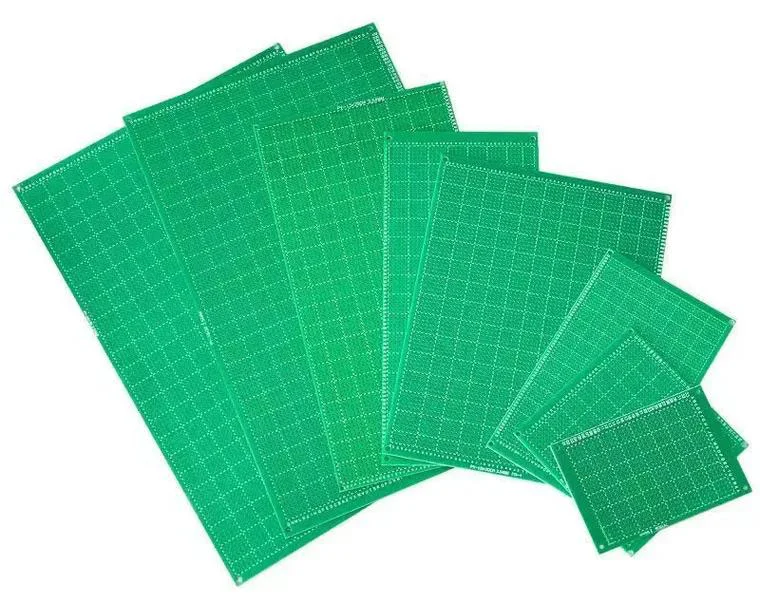

Single Layer Pcb


Proses pembuatan pcb lapisan tunggal fanway

Persiapan materi:Laminasi tembaga satu sisi.

Etsa:Hapus tembaga yang tidak diinginkan untuk membentuk jejak.

Pengeboran:Buat lubang untuk komponen melalui lubang.

Topeng Solder & Silkscreen:Terapkan pelapis pelindung dan tanda.

Finishing permukaan:Opsi termasuk HASL (leveling solder udara panas) atau OSP.


Aplikasi PCB lapisan tunggal

Elektronik Konsumen:Kalkulator, pencahayaan LED, mainan.

Sistem Daya:Konverter AC/DC, relay.

Kontrol Industri:Sensor, pengontrol motor.


Tag Panas: Lapisan tunggal PCB
