Desain dan manufaktur PCB

Apa proses fabrikasi papan sirkuit cetak?

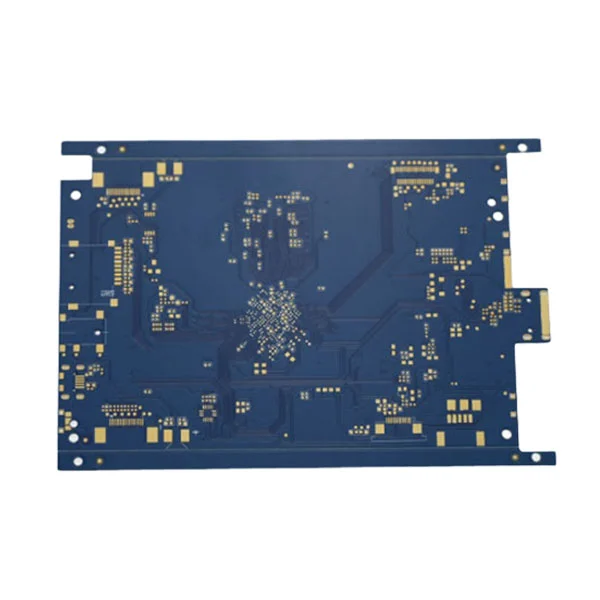

Fabrikasi PCB mengubah desain menjadi struktur papan fisik. Papan kosong dapat diproduksi dalam berbagai warna. Proses pembuatan PCB melibatkan banyak tahap: finalisasi desain, pemotongan material, pemrosesan lapisan dalam, laminasi multi-lapisan, pengeboran, pemrosesan lapisan luar, topeng solder dan routing atau profil permukaan, dan inspeksi.

Apakah Anda mencari pemasok untuk desain dan manufaktur PCB? Silakan hubungi kami untuk mendapatkan penawaran.

Langkah -langkah yang terlibat dalam desain dan proses manufaktur PCB

Desain PCB:Ini adalah proses dasar untuk menciptakan tata letak fisik dan interkoneksi listrik untuk papan sirkuit cetak (PCB). Ini menjembatani skema elektronik untuk membuat perangkat keras. Sementara itu, perancang perlu analisis yang mencakup skenario aplikasi, kelayakan desain listrik, kelayakan struktural atau material, efisiensi produksi, dan evaluasi biaya.

Pemotongan Bahan:Itu juga disebut panelisasi atau pemotongan kosong. Lembaran besar substrat mentah seperti FR-4, Rogers, atau polimida dipotong menjadi dimensi yang diperlukan.

Pemrosesan lapisan dalam:Ini adalah proses inti dalam manufaktur PCB, menggunakan metode etsa pelapisan pola untuk secara tepat membentuk pola sirkuit yang diperlukan pada kertas tembaga dari laminasi berbalut tembaga. Pemrosesan manufaktur termasuk:

Persiapan Bahan Dasar (Pembersihan CCL) → Pelapisan Photoresist → Pencitraan Paparan (Film/LDI) → Pengembangan (Mengekspos Tembaga untuk Dietsa) → Etching (Menghapus Kelebihan Tembaga) → Pengupasan (Mengungkap Jejak Tembaga) → Pembersihan & Inspeksi AOI → Perawatan Browning/Oksidasi → Selesaikan Selesai.

Laminasi:Laminasi PCB mengikat beberapa lapisan core berbalut tembaga dan prepreg (pp) di bawah suhu dan tekanan tinggi untuk membentuk papan multi-lapisan yang solid. Laminasi memastikan konektivitas listrik antara lapisan dan integritas struktural.

Pengeboran:Pengeboran PCB menciptakan lubang di PCB laminasi untuk interkoneksi listrik (VIAS) dan pemasangan mekanis. Dibutuhkan akurasi tingkat mikron dan secara langsung memengaruhi integritas sinyal, keandalan, dan manufakturabilitas.

Pemrosesan Lapisan Luar:Ini menentukan pola konduktif yang terlihat (kabel, bantalan, dll.) Pada papan sirkuit. Biasanya, metode elektroplating dan etsa grafis digunakan untuk mempertahankan pola tembaga yang diinginkan pada papan berbalut tembaga sambil menghapus kelebihan foil tembaga.

Topeng solder dan finish permukaan:Topeng solder dan finish permukaan saling terkait erat dan sangat penting dalam manufaktur cetak sirkuit sirkuit (PCB). Mereka secara langsung memengaruhi keandalan PCB, kemampuan solder, penampilan, dan kinerja jangka panjang. Topeng solder menutupi jejak tembaga, mencegah sirkuit pendek dan memberikan perlindungan isolasi. Selama menyolder, ia membatasi solder ke bantalan, mencegah menjembatani di antara jejak yang berdekatan. Ini juga menolak goresan, bahan kimia, dan lingkungan lembab, dan menyediakan warna seperti hijau, hitam, atau biru, bersama dengan pencetakan legenda (tinta putih). Finishing permukaan melindungi lapisan tembaga, mencegah oksidasi bantalan dan mempertahankan kemampuan solder. Ini memastikan penyolderan komponen yang andal ke PCB dan beradaptasi dengan proses perakitan yang berbeda.

Routing atau profil:Ini adalah proses mekanis terakhir untuk memotong garis besar papan sirkuit cetak dari panel produksi yang lebih besar.

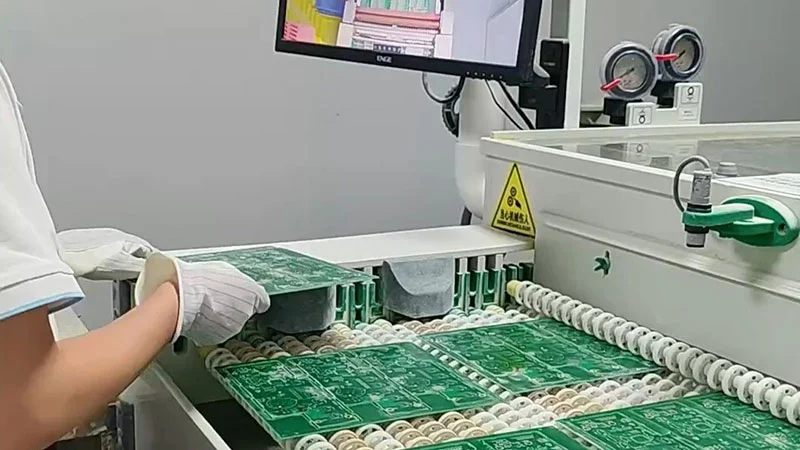

Inspeksi:Ini termasuk pengujian probe terbang, pengujian TIK, FQC akhir untuk memeriksa ukuran, diameter lubang, integritas mask solder, kejelasan menandai, dll.

Bagaimana fabrikasi cocok dengan proses desain PCB

Meskipun pembuatan PCB adalah tahap terpisah yang terlepas dari aliran desain PCB, masih penting untuk memahami cara kerjanya. Produsen PCB mungkin tidak tahu mengapa Anda merancang papan atau tujuan yang dimaksudkan. Namun, ketika Anda memahami bagaimana papan ini diproduksi, Anda dapat menetapkan spesifikasi desain yang sesuai untuk memastikan produk akhir mencapai tingkat kualitas setinggi mungkin.

Laju hasil: Jika parameter desain melebihi kemampuan peralatan manufaktur, papan yang dihasilkan mungkin gagal berfungsi dengan benar. Jadi desainer dan produsen membutuhkan pemahaman bersama tentang aplikasi yang dimaksud.

Produksi: Desain Anda berdampak apakah papan dapat diproduksi sebenarnya. Jika tidak ada jarak yang cukup antara tepi papan dan komponen permukaan, atau jika bahan yang Anda pilih tidak memiliki koefisien ekspansi termal (CTE) yang memadai, maka papan mungkin tidak diproduksi.

Klasifikasi: Menurut penggunaan akhir, kelas PCB level C/M (presisi tinggi), kelas B/L (presisi sedang), grade A/K (akurasi standar).
