Papan sirkuit cetak(PCB) adalah tulang punggung sunyi elektronik saat ini. Baik dalam smartphone, sistem kontrol otomotif, pemindai medis, atau modul navigasi kedirgantaraan, PCB menyediakan fondasi fisik dan listrik yang menghubungkan semua komponen. Memahami bagaimana mereka bekerja dimulai dengan mengenali pergeseran yang mereka bawa ke teknologi. Sebelum PCB, kabel dilakukan secara manual dengan koneksi point-to-point. Metode ini tidak hanya rentan terhadap kesalahan tetapi juga skalabilitas terbatas. PCB memecahkan masalah ini dengan menawarkan struktur standar dan berlapis yang memastikan desain, keandalan, dan efisiensi produksi yang ringkas.
Jadi, bagaimana tepatnya mereka bekerja? Pada intinya, PCB melayani tiga tujuan utama:
Dukungan mekanis- Mengamankan komponen di tempat.
Koneksi listrik- Menyediakan jalur konduktif untuk aliran saat ini.
Integritas sinyal- Memastikan bahwa sinyal elektronik melakukan perjalanan dengan kehilangan atau gangguan minimal.

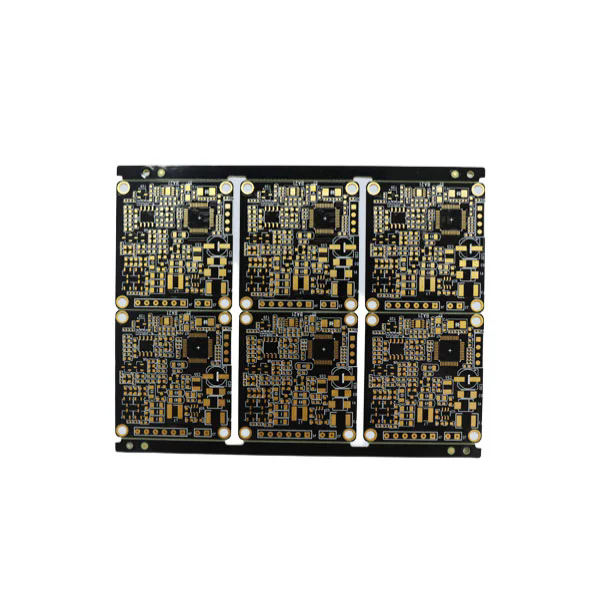

Konstruksi melibatkansubstrat, biasanya fiberglass FR4 atau bahan lainnya, yang bertindak sebagai lapisan isolasi. Selain itu, foil tembaga dilaminasi, terukir menjadi jalur, dan dilapisi dengan lapisan pelindung. Hasil akhirnya adalah papan yang dirancang dengan cermat di mana resistor, kapasitor, microchip, dan konektor dapat dipasang.
PCB dapat berupa satu sisi, dua sisi, atau berlapis-lapis tergantung pada kompleksitas desain. PCB multilayer - kadang -kadang mencapai lebih dari 40 lapisan - penting untuk peralatan komputasi dan telekomunikasi canggih, di mana kepadatan perutean sinyal sangat penting. Mereka menggabungkanvias(Interkoneksi vertikal) yang memungkinkan sinyal melewati lapisan yang berbeda sambil mempertahankan integritas kinerja.
Manajemen panas adalah peran penting lainnya dari PCB. Dengan merancang vias termal, heat sink, atau tuangkan tembaga khusus, produsen memastikan bahwa komponen sensitif tetap berada dalam suhu operasi yang aman. Tanpa pertimbangan desain seperti itu, risiko kegagalan sistem meningkat secara signifikan.
Industri mengandalkan berbagai jenis PCB yang disesuaikan dengan aplikasi tertentu. Memahami bagaimana fungsi variasi ini memberikan wawasan tentang mengapa PCB tetap sangat diperlukan dalam manufaktur elektronik global.
PCB satu sisi: Ini adalah tipe paling sederhana, dengan trek tembaga hanya di satu sisi papan. Mereka hemat biaya dan banyak digunakan dalam kalkulator, radio, dan elektronik konsumen sederhana.
PCB dua sisi: Menampilkan trek tembaga di kedua sisi, mereka memungkinkan desain sirkuit yang lebih kompleks. Komponen dapat dipasang di kedua sisi, meningkatkan kepadatan.
PCB multilayer: Terdiri dari tiga atau lebih lapisan tembaga konduktif, papan ini menangani aplikasi yang sangat kompleks. Smartphone, perangkat medis canggih, dan elektronik dirgantara sering mengandalkan ini.
PCB yang kaku: Dibangun di atas substrat padat, mereka menawarkan stabilitas dan daya tahan, membuatnya umum di sebagian besar perangkat elektronik.
PCB fleksibel: Dibangun menggunakan bahan yang dapat ditekuk seperti polimida, mereka dapat berputar dan melipat, ideal untuk barang yang dapat dikenakan dan elektronik kompak.
PCB yang kaku-flex: Sebuah hibrida yang menggabungkan area yang kaku dan fleksibel, menawarkan stabilitas struktural dan fleksibilitas desain secara bersamaan.
PCB frekuensi tinggi: Dibuat dengan bahan khusus, mereka memastikan akurasi sinyal untuk aplikasi seperti telekomunikasi dan sistem radar.
Untuk menyoroti parameter produk profesional dengan jelas, berikut adalah tabel ringkasan:
| Parameter | Kisaran/spesifikasi yang khas | Contoh aplikasi |
|---|---|---|
| Bahan dasar | FR4, Polyimide, CEM-1, Rogers | Elektronik konsumen, otomotif, peralatan RF |
| Ketebalan tembaga | 0,5 ons - 6 ons | Papan listrik, kontrol industri |
| Jumlah lapisan | 1 - 40+ | Dari mainan ke superkomputer |
| Permukaan akhir | Hasl, enig, OSP, perendam perak, kaleng perendaman | Meningkatkan kemampuan solder, resistensi korosi |
| Lebar/jarak jejak minimum | 2 - 4 mil (desain lanjutan di bawah 2 mil memungkinkan) | Perangkat interkoneksi densitas tinggi (HDI) |
| Suhu operasi | -55 ° C hingga +150 ° C (Desain Khusus hingga 200 ° C +) | Aerospace, Militer, Kontrol Industri |
| Dielektrik Konstanta (DK) | 2.2 - 4.5 tergantung pada materi | Transmisi sinyal frekuensi tinggi |
| Konduktivitas termal | 0.25 - 2.0 W/mk (tergantung pada substrat) | Sirkuit yang sensitif terhadap panas |
Parameter ini menentukan kinerja, daya tahan, dan keandalan setiap PCB. Produsen dengan hati-hati memilih spesifikasi berdasarkan persyaratan penggunaan akhir. Misalnya, PCB ECU otomotif menuntut ketahanan panas yang lebih tinggi dan toleransi getaran dibandingkan dengan papan pencahayaan LED rumah tangga yang sederhana.
Keandalan papan sirkuit cetak tidak hanya bergantung pada desain tetapi juga pada proses pembuatan yang tepat. PCB berkualitas tinggi membutuhkan kepatuhan yang ketat terhadap standar internasional seperti IPC-A-600 (penerimaan papan cetak). Proses biasanya mencakup langkah -langkah berikut:
Desain & Tata Letak- Insinyur membuat skema dan menerjemahkannya ke dalam file Gerber, yang menentukan pola tembaga, lubang bor, dan topeng solder.
Persiapan Substrat- FR4 atau bahan yang dipilih dipotong dan dilaminasi dengan foil tembaga.
Transfer & etsa gambar- Pola sirkuit dicetak dan tembaga yang tidak diinginkan terukir, meninggalkan jalur konduktif.
Pengeboran & Pelapisan- Lubang dibor untuk vias dan timah komponen, kemudian dilapisi untuk memastikan konduktivitas.
Aplikasi Topeng Solder- Lapisan polimer pelindung diterapkan, mengisolasi jejak dan mencegah penyolderan jembatan.
Permukaan akhir- HASL (leveling solder udara panas), ENIG (emas perendaman nikel listrik), atau sentuhan akhir lainnya diterapkan untuk meningkatkan kemampuan solder.
Pencetakan Silkscreen- Tanda referensi, logo, dan label ditambahkan.
Pengujian Listrik-Probe terbang atau pengujian berbasis perlengkapan memastikan bahwa semua koneksi valid dan tidak ada celana pendek atau sirkuit terbuka.
Inspeksi & Pengemasan Akhir- Dewan diperiksa secara visual, diukur, dan dikemas sesuai dengan kebutuhan pelanggan.
Keandalan semakin diperkuat oleh teknik seperti:
Kontrol Impedansiuntuk sirkuit digital berkecepatan tinggi.
Bantalan Bantuan Termaluntuk mengoptimalkan penyolderan.
Teknologi Microviauntuk PCB HDI yang ringkas.
Pelapis konformaluntuk kelembaban dan ketahanan debu.
Produsen global juga menerapkanSistem Manajemen Kualitasseperti ISO 9001, ISO/TS 16949 (Otomotif), dan AS9100 (Aerospace). Ini memastikan kinerja dan kepatuhan yang konsisten dengan industri yang menuntut.
Masa depan PCB terus berkembang dengan tren teknologi yang cepat. Aplikasi yang muncul di5G, perangkat yang digerakkan AI, kendaraan listrik, dan IoTPapan permintaan yang lebih tipis, lebih cepat, dan lebih tahan lama. Inovasi meliputi:
PCB HDI (interkoneksi densitas tinggi): Mengizinkan lebih banyak komponen di ruang yang lebih kecil, memungkinkan smartphone dan teknologi yang dapat dikenakan.
Komponen tertanam: Mengintegrasikan komponen pasif dan aktif secara langsung dalam lapisan PCB untuk penghematan ruang.
PCB inti logam: Menggunakan aluminium atau basis tembaga untuk peningkatan disipasi panas dalam pencahayaan LED dan elektronik daya.
Substrat yang dapat terurai secara hayati: Menanggapi masalah keberlanjutan, PCB ramah lingkungan mendapatkan perhatian.
PCB yang dicetak 3D: Menawarkan prototipe fleksibel dan geometri khusus.
Karena industri menuntut frekuensi yang lebih tinggi, kecepatan yang lebih cepat, dan efisiensi energi yang lebih baik, teknologi PCB terus beradaptasi. Elektronik otomotif, misalnya, semakin membutuhkan papan yang mampu menahan getaran tinggi, rentang suhu yang luas, dan kontrol interferensi elektromagnetik. Perangkat medis mengandalkan PCB miniatur yang mempertahankan keandalan tinggi di dalam peralatan yang menyelamatkan jiwa. Perusahaan telekomunikasi berinvestasi dalam PCB frekuensi tinggi untuk memastikan kehilangan sinyal minimal di stasiun pangkalan 5G.
Dampak inovasi ini sangat mendalam: konektivitas yang lebih baik, transportasi yang lebih aman, perawatan kesehatan canggih, dan penggunaan energi yang lebih efisien. Intinya, evolusi papan sirkuit cetak secara langsung mempengaruhi masa depan infrastruktur teknologi global.
T1: Berapa lama papan sirkuit cetak bertahan?
PCB berkualitas tinggi dapat bertahan dari 10 hingga 20 tahun tergantung pada kondisi penggunaan, pemilihan material, dan manajemen termal. PCB Industri dan Aerospace, dirancang dengan spesifikasi yang lebih ketat, dapat bertahan lebih lama dengan pemeliharaan yang tepat.
T2: Bagaimana cara memilih PCB yang tepat untuk aplikasi saya?
Memilih PCB yang tepat melibatkan penilaian lingkungan operasi, kebutuhan daya, kecepatan sinyal, dan kendala desain fisik. Misalnya, PCB yang fleksibel sangat ideal untuk perangkat yang dapat dipakai, sedangkan papan kaku multilayer lebih baik untuk sistem pemrosesan data berkecepatan tinggi. Berkonsultasi dengan produsen yang berpengalaman memastikan pilihan material dan desain yang optimal.
Papan sirkuit cetak adalah kekuatan tersembunyi di balik teknologi modern, memastikan bahwa perangkat tetap fungsional, andal, dan efisien. Dari desain lapisan tunggal dasar gadget konsumen hingga struktur berlapis-lapis yang canggih dalam kedirgantaraan dan peralatan medis, PCB terus berkembang dan beradaptasi dengan tantangan baru.
PadaJalan kencang, kami menggabungkan teknologi canggih, standar kualitas yang ketat, dan keahlian industri untuk memberikan PCB yang memenuhi berbagai tuntutan global. Jika Anda mencari mitra tepercaya untuk mendukung kebutuhan manufaktur elektronik Anda,Hubungi kamiHari ini dan temukan bagaimana kami dapat memberi daya pada inovasi Anda.
-
