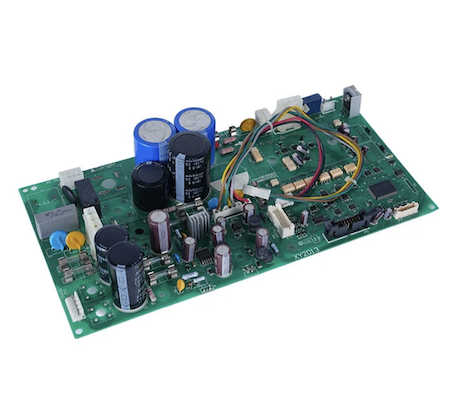

Perakitan PCB turnkey untuk Otomotif dan Teknologi Seluler

Rakitan PCB Turnkey untuk Otomotif dan Teknologi Seluler dari Fanway menghadirkan papan rakitan lengkap yang memenuhi spesifikasi kelistrikan dan jadwal produksi Anda.  Tim Teknik Anda memilih Fanway karena kami memecahkan dua masalah sekaligus: beban logistik dalam mengoordinasikan banyak pemasok, dan tantangan teknis dalam pembuatan PCB yang kompleks. Fabrikasi kami mendukung konstruksi HDI, rigid-flex, high-speed, dan multilayer hingga 108 lapisan, dengan kontrol impedansi dan kemampuan garis halus untuk tata letak yang ringkas. Hanya satu pemasok, satu standar kualitas, satu pengiriman tanpa mengurangi kinerja kapal

Apa Itu Perakitan PCB Turnkey？

Perakitan turnkey PCB adalah model layanan manufaktur elektronik lengkap di mana satu pemasok mengelola seluruh proses produksi. Anda menyediakan file desain seperti Gerbers dan Bill of Materials (BOM). Penyedia layanan menangani segala hal lainnya: pengadaan komponen, fabrikasi PCB, perakitan SMT dan THT, inspeksi dan pengujian, serta pengiriman akhir. Apa yang Anda terima adalah papan yang sudah dirakit lengkap dan teruji, siap untuk diintegrasikan ke dalam produk Anda.

Dalam model perakitan konsinyasi, Anda membeli komponen sendiri dan memasoknya ke perakit. Hal ini mengharuskan Anda mengelola beberapa hubungan pemasok, melacak waktu tunggu, menangani inventaris, dan menyerap risiko pengadaan. Dalam model turnkey, semua itu beralih ke penyedia layanan. Pemasok bertanggung jawab penuh atas pengadaan, kualitas, biaya, dan pengiriman setiap komponen.

Keuntungan Utama dari Perakitan PCB Turnkey Kami

1. Pemasok tunggal, satu titik akuntabilitas
Fanway memiliki seluruh proses dan tidak ada ruang untuk saling tuding antar pemasok. Jika suatu komponen tertunda, jika papan gagal dalam pengujian, jika suatu spesifikasi disalahpahami, penyedia turnkey akan menyelesaikannya secara langsung. Anda tidak menghabiskan waktu untuk melakukan mediasi antara perakit PCB, distributor komponen, dan rumah perakitan.

2. Mengurangi biaya overhead pengadaan dan administrasi
Mengelola banyak pemasok berarti banyak RFQ, pesanan pembelian, faktur, dan panggilan status. Perakitan turnkey menghilangkan inefisiensi ini. Satu penawaran, satu pesanan pembelian, satu faktur, satu pengiriman. Tim pengadaan Anda berfokus pada tugas-tugas strategis daripada mengejar waktu tunggu komponen.

3. Waktu pemasaran yang lebih cepat melalui penjadwalan yang terintegrasi
Ketika fabrikasi PCB, pengadaan komponen, dan perakitan direncanakan bersama, keseluruhan siklus produksi menjadi lebih pendek. Kami mengoordinasikan ketersediaan material dengan fabrikasi papan dan kapasitas perakitan, sehingga mengurangi waktu menganggur antar tahapan. Pesanan prototipe dapat dikirimkan dalam waktu 24 jam; pesanan volume mengikuti jadwal terkoordinasi yang meminimalkan total waktu tunggu.

4. Keuntungan biaya melalui pembelian volume
Penyedia Perakitan PCB Turnkey untuk Otomotif dan Teknologi Seluler kami membeli komponen di berbagai proyek pelanggan, sehingga menggabungkan permintaan ke dalam volume yang lebih besar. Daya beli ini menjamin penetapan harga yang lebih baik daripada yang dapat diperoleh pembeli perorangan. Penghematan ini diteruskan kepada Anda, bersamaan dengan pengurangan biaya pengadaan internal.

5. Pengalihan risiko: inventaris, harga, dan pemalsuan
Dalam pengaturan turnkey, pemasok menyimpan persediaan komponen, menyerap fluktuasi harga, dan menjamin keaslian. Anda tidak terkena risiko komponen usang, lonjakan harga pasar, atau suku cadang palsu. Jika suatu komponen tidak tersedia, kami mencari alternatif atau mendesain ulang rekomendasi sebelum produksi Anda terpengaruh.

Apa yang Termasuk dalam Layanan Turnkey kami？

Tinjauan BOM dan analisis siklus hidup komponen
Sebelum kami mengambil sumber daya apa pun, kami meninjau Bill of Materials Anda untuk suku cadang dengan masa tunggu yang lama, komponen yang sudah habis masa pakainya, dan item yang sudah usang. Kami menandai risiko sejak dini dan merekomendasikan alternatif pengganti atau penyesuaian desain untuk menghindari penundaan pengadaan.

fabrikasi PCB
Kami memproduksi papan telanjang sesuai spesifikasi Gerber Anda, mendukung jumlah lapisan dari 1 hingga 108, ketebalan papan dari 0,2 mm hingga 10,0 mm, dan ukuran panel hingga 610 mm kali 1200 mm. Permukaan akhir meliputi ENIG, HASL, OSP, emas keras, dan timah/perak imersi.

Sumber komponen
Kami mendapatkan semua komponen dari distributor resmi dan agen waralaba. Jaringan rantai pasokan kami mencakup lebih dari 20 juta suku cadang dengan integrasi langsung ke Mouser, DigiKey, dan Arrow. Tidak ada komponen pasar abu-abu yang digunakan.

perakitan PCB
Kami merakit menggunakan penempatan SMT (termasuk BGA 01005 dan 0,3 mm), penyolderan melalui lubang, dan perakitan teknologi campuran dengan penyolderan selektif. Delapan jalur SMT kami masing-masing menempatkan hingga 10 juta komponen per periode 24 jam.

Pengujian dan kontrol kualitas
Setiap papan menjalani AOI, pemeriksaan sinar-X (untuk BGA dan sambungan tersembunyi), pengujian dalam sirkuit, pengujian fungsional, dan pengujian burn-in sesuai kebutuhan. Rencana pengujian disesuaikan dengan desain Anda.

Pengemasan dan pengiriman
Papan dibersihkan, dilapisi konformal jika ditentukan, dikemas sesuai standar ESD, dan dikirim ke lokasi yang Anda tentukan dengan dokumentasi keterlacakan yang lengkap.

Kemampuan Teknis Kami

1‑108 lapisan, ketebalan 0,2‑10,0 mm
Kisaran ini mencakup papan dua lapis sederhana dan bidang belakang 50 lapis yang rumit. Anda dapat merancang interkoneksi kepadatan tinggi untuk perangkat ringkas atau papan tebal dan kaku untuk aplikasi daya industri tanpa perlu berganti pemasok.

Ukuran panel maksimum 610mm × 1200mm
Panel besar meningkatkan pemanfaatan material, mengurangi biaya per papan untuk produksi bervolume tinggi. Kapasitas ini juga mendukung papan berukuran besar yang digunakan dalam peralatan telekomunikasi dan kontrol industri.

Garis/spasi 2,5mil, ukuran lubang minimum 0,1mm
Toleransi halus ini memungkinkan perutean kepadatan tinggi untuk komponen mini seperti pasif 01005 dan BGA nada halus. Desain ringkas Anda tetap dapat diproduksi tanpa mengorbankan kepadatan perutean.

Kontrol impedansi ± toleransi 10%.
Pencocokan impedansi yang tepat sangat penting untuk sirkuit digital dan RF berkecepatan tinggi. Toleransi ±10% kami memastikan integritas sinyal, mengurangi pantulan dan kehilangan pada saluran transmisi.

Ketebalan tembaga 0,5OZ hingga 12OZ
Bobot tembaga yang tinggi mendukung desain daya arus tinggi, memungkinkan board Anda mengalirkan arus yang signifikan tanpa terlalu panas. Penting untuk catu daya, penggerak motor, dan modul daya otomotif.

Dukungan materi tingkat lanjut
Selain FR‑4, kami menawarkan laminasi frekuensi tinggi (Rogers, Arlon, Taconic), material Tg tinggi (TU‑872, TU‑883), dan substrat dengan kerugian rendah (Panasonic M6/M7). Hal ini memungkinkan pemilihan material disesuaikan dengan aplikasi Anda: kinerja RF, stabilitas termal, atau kehilangan dielektrik yang rendah.

Industri yang Kami Layani

Perakitan PCB turnkey untuk Otomotif dan Teknologi Seluler diterapkan secara luas di bidang ini：

Elektronik otomotif: ECU, papan BMS, modul ADAS, pengontrol pencahayaan. Rakitan kami memenuhi persyaratan ketertelusuran IATF 16949 dan menangani sambungan solder dengan keandalan tinggi untuk lingkungan rawan getaran.

Alat kesehatan: Monitor pasien, peralatan diagnostik, instrumen portabel. Proses bersertifikasi ISO 13485 memastikan kualitas yang konsisten dan dokumentasi lengkap untuk kepatuhan terhadap peraturan.

Kontrol industri: PLC, penggerak motor, catu daya, sistem otomasi. Pilihan ketebalan tembaga yang lebar dan pemilihan material yang kuat mendukung pengoperasian berkelanjutan di lingkungan pabrik.

Telekomunikasi dan jaringan: Router, sakelar, peralatan stasiun pangkalan, transceiver optik. Kontrol impedansi dan kemampuan jumlah lapisan tinggi menjaga integritas sinyal pada frekuensi tinggi.

Elektronik konsumen dan IoT: Perangkat yang dapat dikenakan, perangkat rumah pintar, modul nirkabel. Penempatan yang tepat dan penyelesaian yang cepat mendukung siklus pengembangan produk yang cepat.

Bagaimana Perakitan Turnkey Menyederhanakan Produksi Anda?

Daripada mengelola rantai pasokan yang terfragmentasi, Rakitan PCB Turnkey untuk Otomotif dan Teknologi Seluler kami memberi Anda satu alur kerja terintegrasi. Inilah artinya dalam praktiknya:

Tidak ada kualifikasi pemasok terpisah
Kami mengelola semua pemasok hilir. Anda memenuhi syarat Fanway satu kali, tidak setiap perakit PCB dan distributor komponen satu per satu.

Tidak ada penyimpanan inventaris untuk komponen
Kami mengadakan inventaris komponen. Anda tidak memerlukan ruang gudang atau modal yang terikat pada persediaan pengaman untuk prototipe atau produksi.

Tidak perlu mengejar banyak pembaruan status
Manajer proyek Anda memberikan laporan kemajuan yang terkonsolidasi. Satu panggilan status mencakup semuanya: fabrikasi PCB, pengiriman komponen, perakitan, pengujian, dan pengiriman.

Tidak ada koordinasi pengembalian atau pengerjaan ulang
Jika terjadi masalah, kami menanganinya secara menyeluruh. Tidak perlu menentukan apakah pemasok PCB, vendor komponen, atau jalur perakitan yang menyebabkan masalah—kamilah yang memiliki solusinya.

Tanya Jawab

T: File apa yang saya perlukan untuk memulai proyek turnkey?
J: Anda memerlukan file Gerber (atau data CAD), BOM lengkap dengan nomor komponen dan kuantitas pabrikan, serta file koordinat pengambilan dan tempat. Gambar perakitan dan spesifikasi pengujian bersifat opsional tetapi disarankan.

T: Berapa lama waktu yang dibutuhkan untuk perakitan turnkey?
J: Prototipe dengan komponen standar dikirimkan dalam waktu 24 jam. Pesanan dalam jumlah besar biasanya memerlukan waktu 10 hingga 20 hari kerja, bergantung pada waktu tunggu komponen dan kompleksitas papan. Opsi yang dipercepat tersedia.

T: Apakah Anda mendapatkan komponen hanya dari saluran resmi?
J: Ya. Kami membeli secara eksklusif dari distributor resmi (Mouser, DigiKey, Arrow, dll.) dan agen waralaba. Semua komponen dapat dilacak ke produsen aslinya. Tidak ada pasar abu-abu atau suku cadang palsu yang diterima.

T: Apa yang terjadi jika suatu komponen sudah usang atau memiliki waktu tunggu yang lama?
J: Selama peninjauan BOM, kami menandai komponen yang sudah usang atau memiliki masa tunggu yang lama dan merekomendasikan alternatifnya. Kami bekerja sama dengan Anda untuk menyetujui substitusi sebelum pengadaan dimulai, sehingga produksi tidak tertunda.

T: Pengujian apa yang Anda lakukan?
J: Pengujian mencakup AOI, inspeksi sinar-X untuk BGA, pengujian dalam sirkuit, pengujian fungsional, dan burn-in. Rencana pengujian disesuaikan dengan kebutuhan desain Anda. Kami tidak menerapkan strategi pengujian satu ukuran untuk semua.

Q: Apakah ada jumlah minimum pemesanan?
A: Tidak. Kami menerima pesanan mulai dari 1 buah untuk prototype. Pesanan volume berskala dari batch kecil hingga produksi bervolume tinggi.

Siap menyederhanakan produksi PCB Anda? Kirim file Gerber dan BOM Anda ke tim teknik kami. Kami akan memberikan penawaran komprehensif dan ulasan DFM dalam waktu 24 jam.
