Pengujian PCBadalah fase kritis dalam manufaktur elektronik yang memastikan kualitas, fungsionalitas, dan keandalanPapan sirkuit cetak(PCB). Pengujian dapat menemukan masalah segera dan membantu perancang menyelesaikan masalah dengan cepat. Pengujian PCB melibatkan pengujian papan telanjang dan pengujian papan yang dirakit.
Pengujian PCB telanjang
Tujuan dariPengujian PCBUntuk memverifikasi konektivitas listrik, isolasi, dan cacat manufaktur.
Metode pengujian PCB meliputi:
Tes kontinuitas (pengujian singkat):Periksa celana pendek yang tidak diinginkan (mis., Jejak tembaga menyentuh).
Tes isolasi (pengujian terbuka):Memastikan tidak ada sirkuit terbuka (istirahat) dalam jejak.
Inspeksi Optik Otomatis (AOI):Menggunakan kamera untuk mendeteksi goresan, misalignment, atau cacat etsa.
Pengujian Impedansi:Penting untuk desain berkecepatan tinggi (mis., RF, DDR) untuk memastikan spesifikasi impedansi jejak.

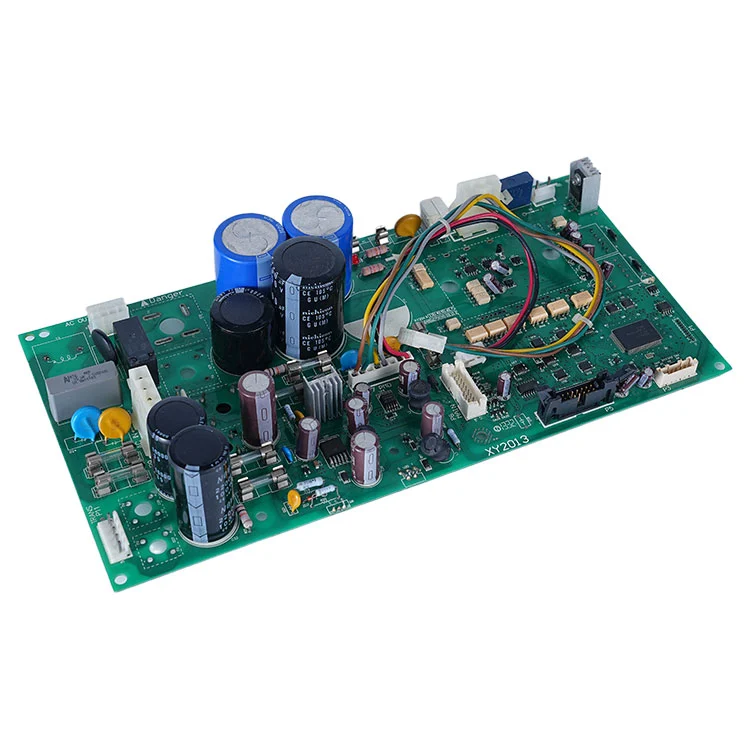

Pengujian papan yang dirakit
1.Tes in-sirkuit (TIK):TIK adalah pengujian online otomatis untuk memverifikasi komponen, celana pendek, terbuka, dan nilai. Pengujian ini dapat secara tepat menemukan lokasi kesalahan, memungkinkan pekerja untuk dengan mudah menangani masalah PCBA.
2.Pengujian Probe Terbang:Ini adalah metode yang hemat biaya, tes probe bergerak pada sirkuit tanpa perlengkapan khusus. Ini cocok untuk persyaratan pengujian yang berbeda melalui modifikasi perangkat lunak.

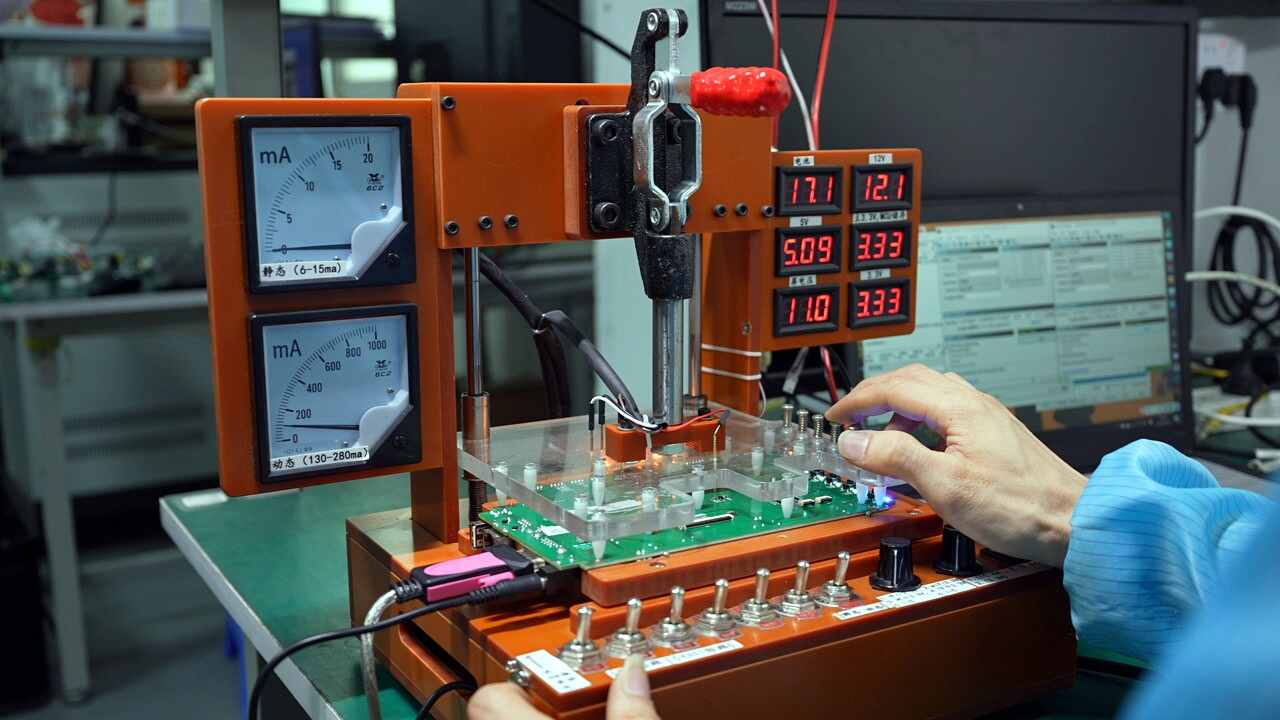

3.Pengujian Fungsional:Dibutuhkan peralatan khusus dan prosedur pengujian khusus untuk memverifikasi fungsi PCB.
4.Inspeksi Optik Otomatis (AOI):Inspeksi AOI menggunakan kamera untuk memindai sambungan solder dan cacat komponen seperti jembatan, misalignment, dan bagian yang hilang.
5.Pengujian X-Ray:Menggunakan sinar-X untuk memeriksa sambungan tersembunyi (BGA, QFN), kekosongan, atau cacat solder.
Apa pun jenis pengujian elektronik yang Anda gunakan, itu membawa manfaat ke papan sirkuit cetak (PCB). Pengujian selama tahap desain membantu desainer menghindari kesalahan dalam produksi massal, mengurangi biaya, memperpendek siklus pengembangan, dan mempercepat produksi. Pengujian komprehensif memastikan PCB memenuhi semua persyaratan desain listrik, mekanik, dan struktural sambil meningkatkan keandalan produk.
Pengujian PCBpenting untuk kualitas produk. Di Fanway, kami menawarkan berbagai solusi pengujian, termasuk inspeksi komponen, tes khusus. Hubungi kami hari ini, dapatkan detail lebih lanjut.
-
